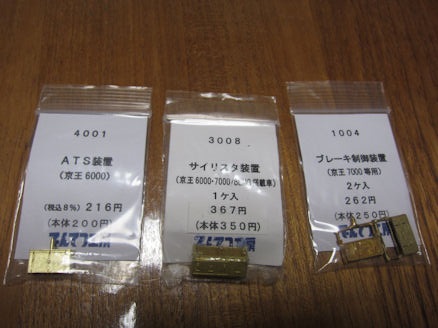

床下器具（１）

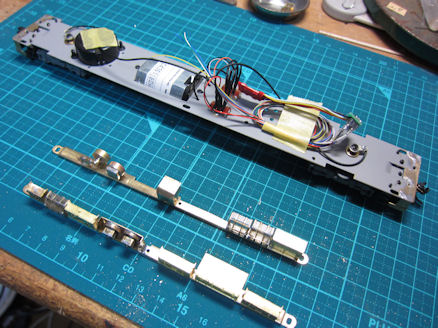

エコーモデルで床下器具をそろえてみました。 市販でそろえたのはこれぐらいです。 2015.12 |
 |
床下器具（２）

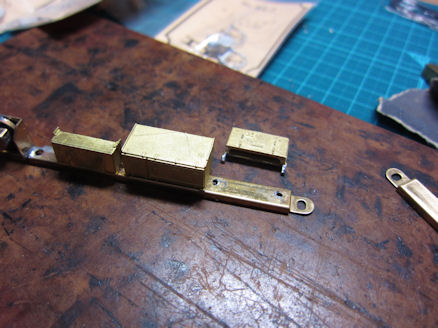

床下の金具に機器をいったん取り付けます。 2015.12 |
 |
床下器具（３）
いくつか並べて半田づけします。ビスでの取付も考えましたが、あきらめました。 2015.12 |
 |

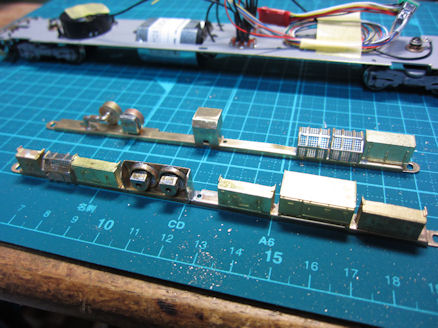

床下器具（４）
床下器具を半分ほどできたので取り付けてみました。 2015.12 |
 |
床下器具（５）
モーターはCanon EN-22 両軸モーターを使いますが、駆動は片側です。 床板とはモーターホルダーで固定します。 2015.12 |
 |
床下器具（７）
メッシュはトラの網を使っています。その他は真鍮の素材を半田付けを行っています。 2015.12 |
 |

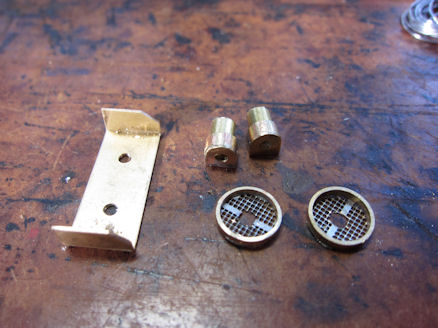

床下器具（８）
円形の部品は模型店「ワム」の部品売りしていたものを使いました。 ２ｍｍパイプと３ｍｍパイプを組み合わせています。 2015.12 |
 |
床下器具（９）
箱状の器具はシャープに見せるため組立を考えて作りました。 モーターと隣接しているので一部切断しています。 2015.12 |
 |
床下器具（１０）

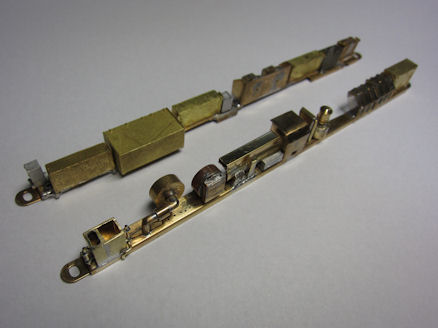

8割がたできたので２列並べてみました。 2016.1 |
 |
床下器具（１１）

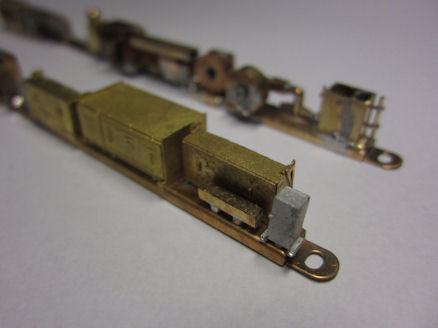

手前の４つの箱は 右からホワイトメタル製、その他は真鍮のロストワックス製です。 右から２番目の箱は消火器をつけるため位置を奥にずらしています。 2016.1 |
 |
床下器具（１２）

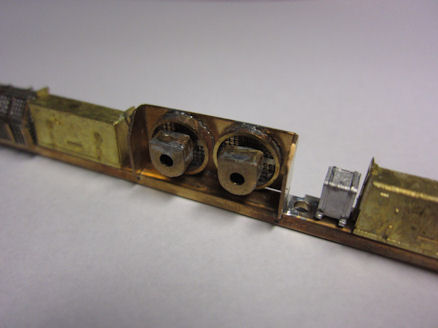

２つのファンは完全に素材から作っています。 囲う板は真鍮板0.3ｍｍを使っています。 2016.1 |
 |
床下器具（１３）

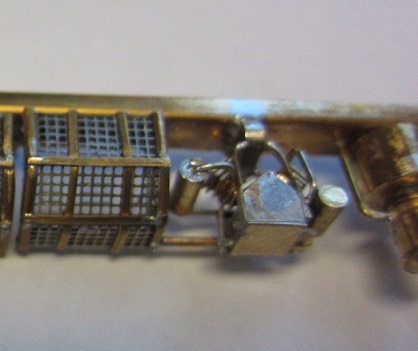

左の２つの器具はメッシュをベースに箱にしています。 同じものを２つ作るのは大変です。 2016.1 |
 |
床下器具（１４）
発電用のエンジンを空冷の板を作ります。 １ｍｍ真鍮帯板に0.5ｍｍの穴を開けます。 帯板をマスキングテープでとめて、インクで位置をマークしてポンチで穴の位置を 決めます。 2016.1 |
 |

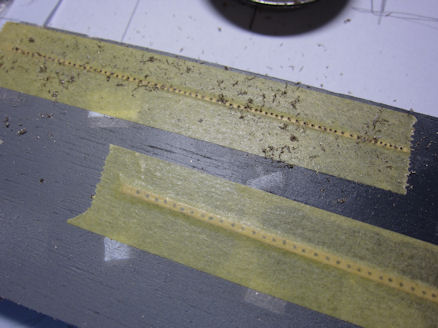

床下器具（１５）

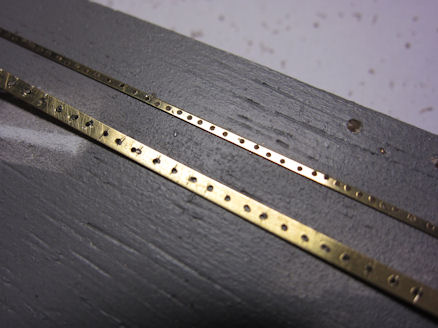

１ｍｍ巾と2ｍｍ巾の真鍮帯板に0.5ｍｍの穴をドリルで開けます。 2016.1 |
 |
床下器具（１６）

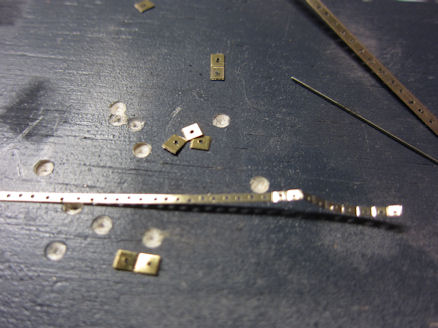

ニッパでカットしていきます。完全には切断できないので手で分けます。 2016.1 |
 |
床下器具（１７）
カットして四角板を1×１ｍｍと２×２ｍｍの２種を用意します。 手間をかけずに適当に作っているので形はバラバラです。 2016.1 |
 |

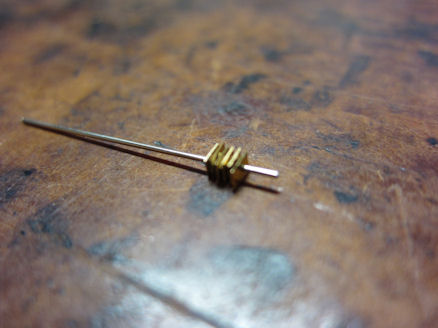

床下器具（１８）
カットした四角の板に0.5ｍｍの真鍮線を串刺しにします。 その後でヤスリで形を整えていきます。 2016.1 |
 |
床下器具（１９）
エンジン本体は４ｍｍ角パイプを使って家の形に作ります。 2016.1 |
 |
床下器具（２０）
エンジンまわりの配管を付けて完成版はこんな感じです。 2016.1 |
 |

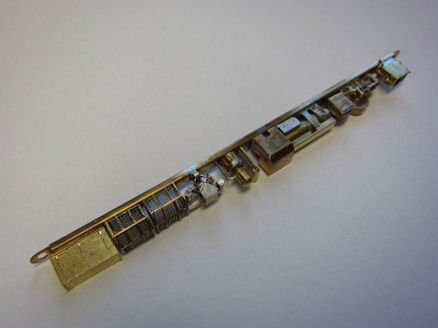

床下器具（２１）
床下器具の片側は手前のロストワックス部品以外はほとんど自作品になってしましました。 そりゃあ時間かかるは！でも探すのも時間がかかります。 2016.1 |
