下回り（１）

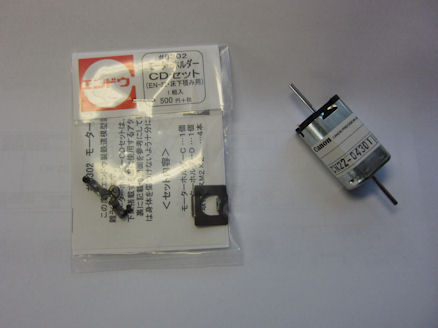

モーターはCanon EN-22 両軸モーターを使いますが、駆動は片側です。 床板とはモーターホルダーで固定します。 2015.12 |
 |

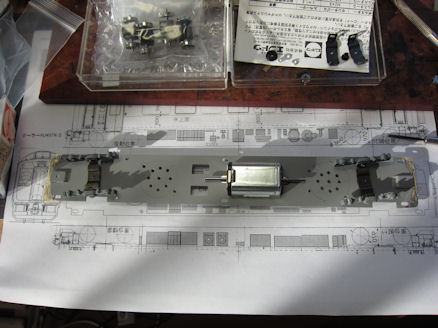

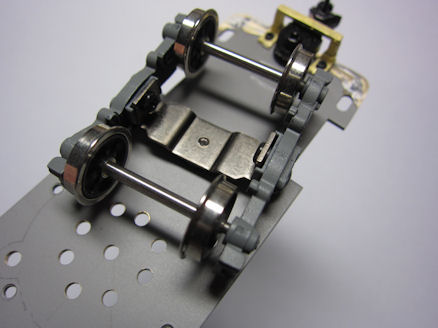

下回り（２）

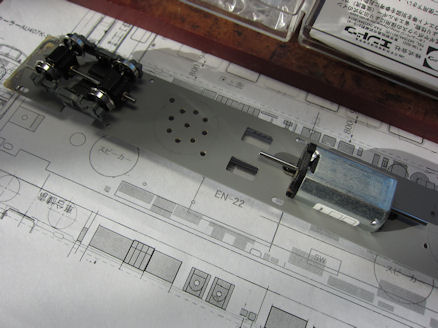

モーターと台車を取り付けてみました。 台車は形状が似ているエンドウ製233系2000バンダイWDT-59を代用しました。 2015.12 |
 |
下回り（３）

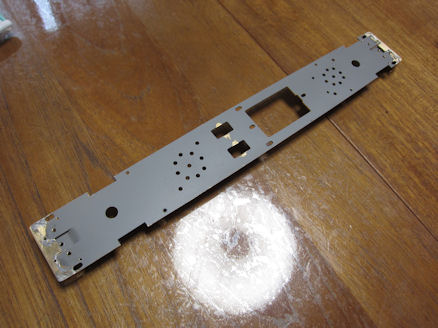

駆動は片側のみでMPギヤを使います。円形でたくさん穴を開いているのは スピーカー用です。 2015.12 |
 |
下回り（４）
前回は飾りの連結器を使いましたが、KD#16と同等タイプのものを今回 は使います。 この製品はよく考えられています。 接着剤が不要で組立てがされますし、中央に復元できる板ばねの利用など。 好感がもてます。 2015.12 |
 |

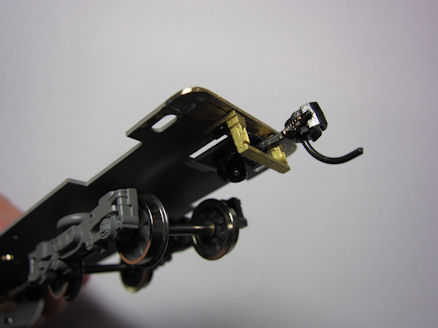

下回り（５）
連結器を取り付けてみました。 2015.12 |
 |
下回り（６）
連結器を付けて車体の高さを確認します。標準で使っているのは京都模型キハ４０を使っています。 2015.12 |
 |

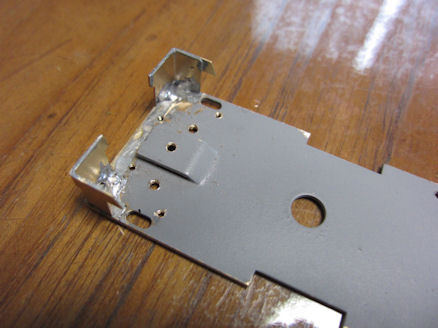

下回り（７）
先頭部の床板が足りなかったので0.8ｍｍ厚の真鍮板を使って継ぎ足しをしています。 2015.12 |
 |
下回り（８）
台車を取り付けて高さを確認します。 2015.12 |
 |

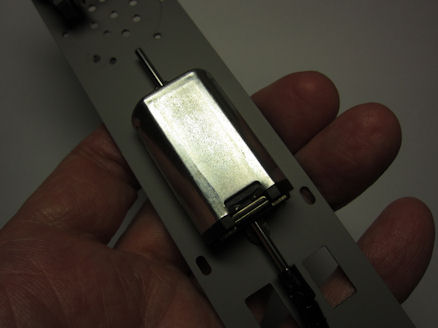

下回り（９）

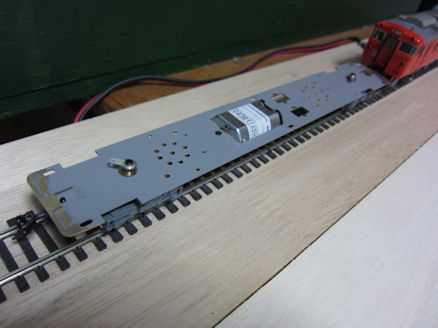

モーターも取り付けてみます。 モーターはキャノンEN-22です。 2015.12 |
 |
下回り（１０）
ギヤはMPギヤですが、W.B.26.0mm 10.5ｍｍ浪打車輪（グレー色）付き を使います。 2015.12 |
 |

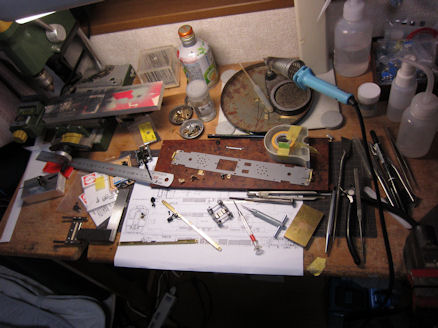

下回り（１１）
作業中の工作机の上です。あっという間に机がいっぱいになってしまいます。 2015.12 |
 |

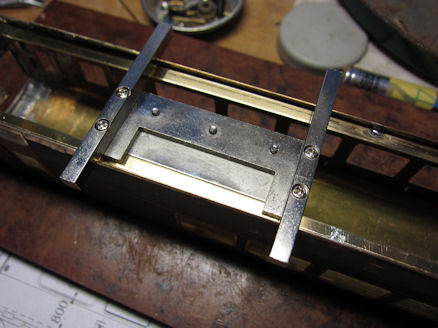

下回り（１２）
カツミの「アングル取付治具」を初めて使いました。 購入していたのですが、何となく使わなかったのですが、なかなか使いやすい！！ これからは使わせていただきます。 2015.12 |
 |

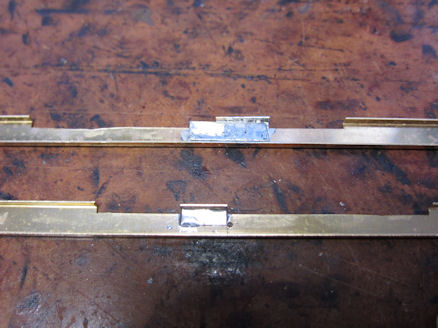

下回り（１３）
床板を固定するアングル材を半田づけします。 2015.12 |
 |
下回り（１４）

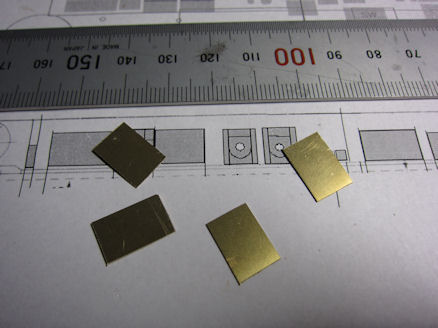

スカートを作ります。10ｍｍ 厚み0.3を４つカットします。これを曲げます。 2015.12 |
 |
下回り（１５）
スカートの部品 3ｍｍ帯板を曲げます。 2015.12 |
 |
下回り（１６）
スカートの部品 3ｍｍ帯板を曲げます。 2015.12 |
 |
下回り（１７）
スカートの部品 3ｍｍ帯板を曲げます。 2015.12 |
 |
下回り（１８）

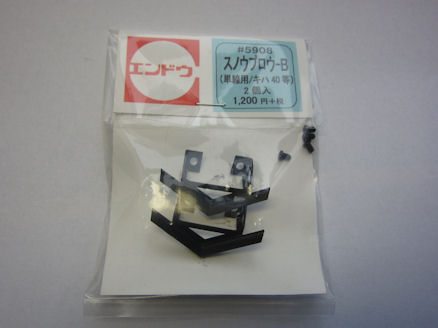

スノープローを購入しましたが1200円もします。 前回は800円だったのに！！ 2015.12 |
 |
下回り（１９）
スカートの部品 3ｍｍ帯板を曲げます。 2015.12 |
 |
下回り（２０）
スカートの部品を半田づけをしていきます。 2015.12 |
 |

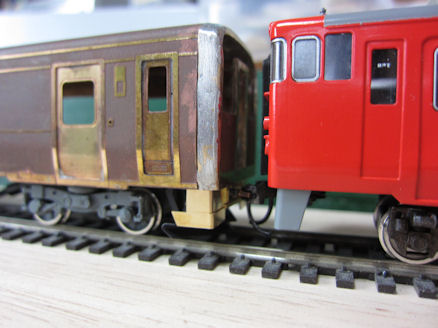

下回り（２１）
連結したときの車体の高さを確認します。 2015.12 |
 |

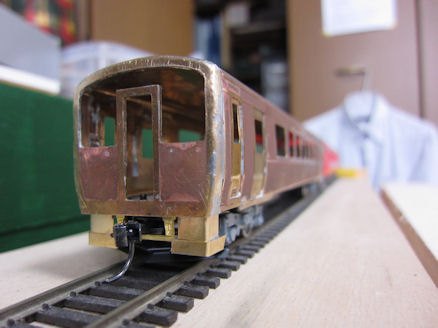

下回り（２２）
先頭顔はまだできておりません。これからですね.... 2015.12 |
 |
電気配線（１）
３両目のDCC化です。武間鉄道としては定番を確立しつつあります。 お決まりとしては ・切り換えスイッチ 6P×2 ：完全なDCCとDCの共有が可能 ・8PIN付DCCデコーダー ：気軽にデコーダーの差し替えが可能 ・車内のインテリアは利用しない ：DCC機器が配置されます。 ・スピーカーの穴＆取付 ：DCCサウンド対応用です。 2015.12 |
 |

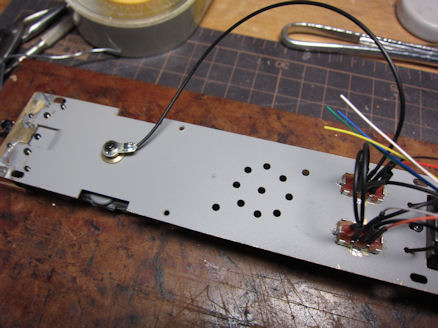

電気配線（２）

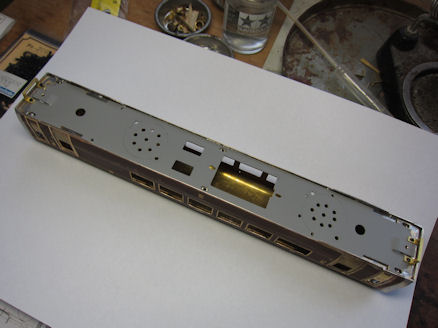

車体にスピーカーの穴を２つ開けていますが、こちらは使いません。 2015.12 |
 |
電気配線（３）
8PINのケーブル(480円）を使います、リード線が長いのですが、きらないまま ぐるぐる巻きをしています。 2015.12 |
 |

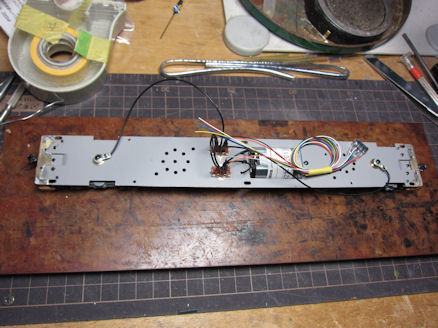

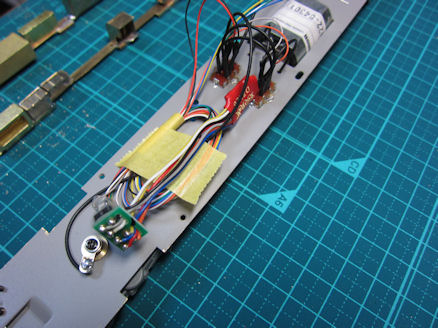

電気配線（４）
8PINのケーブルにDCCデコーダーを取り付けてみました。 2015.12 |
 |

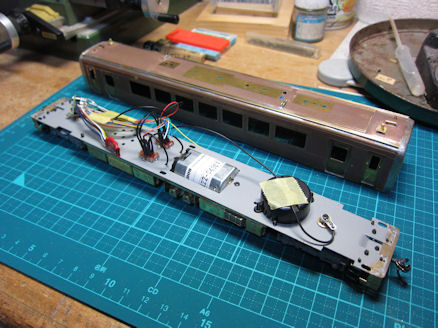

電気配線（５）
車体と下回りの写真。 2015.12 |
