屋根上器具（１−１）

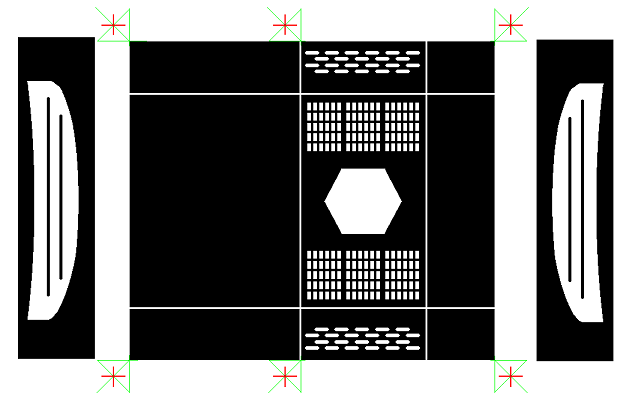

屋根上器具１の展開図 2015.12 |
 |
屋根上器具（１−２）

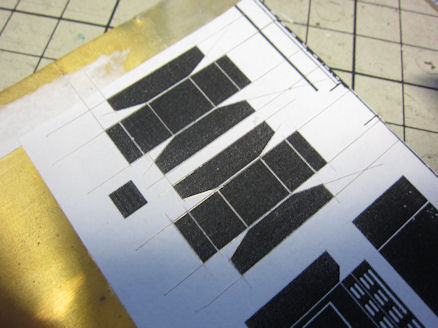

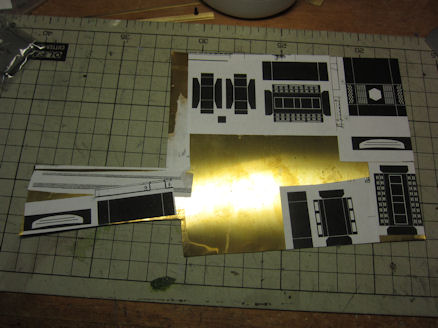

0.2ｍｍ厚保の真鍮板に屋根上器具の展開図を木工ボンドで接着させます。 2015.12 |
 |
屋根上器具（１−３）
木工ボンドで接着します。 2015.12 |
 |
屋根上器具（１−４）

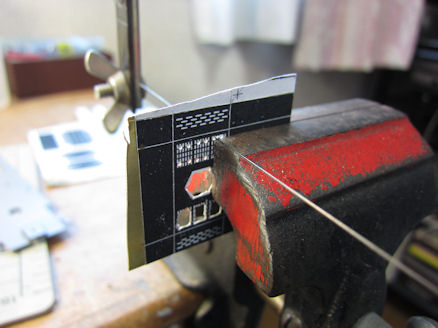

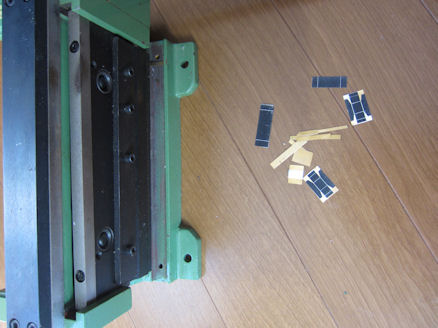

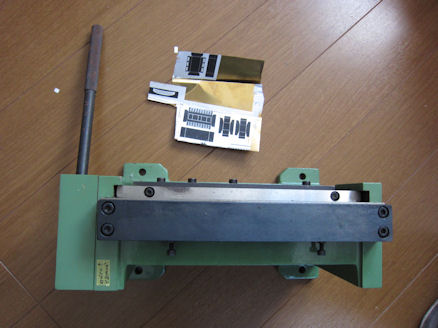

切断機できったのですが、切れ味がわるいです。 切れなくて曲がりました。 端っこでないときれいに切れません！！ 2015.12 |
 |
屋根上器具（１−５）

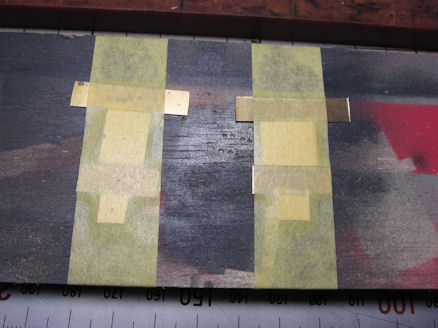

切断機でカットします。予備を含めて２つ作ります。 2015.12 |
 |
屋根上器具（１−６）

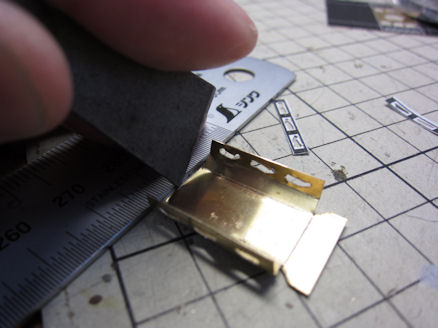

真鍮板は0.2ｍｍなので折り曲げげやすいのですが、ケガキでよく折れ目をつけておき、 厚い真鍮板で一気に折り曲げます。 2015.12 |
 |
屋根上器具（１−７）

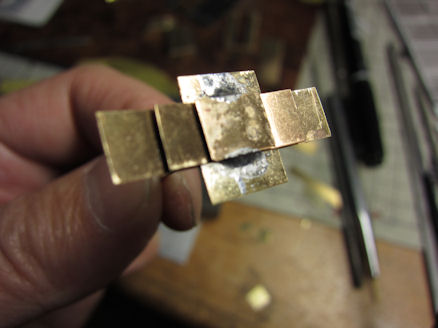

さらに曲げますが、やっとこで曲げていきます。 やっとこの先がとがっていないのがみつかりませんでした。 2015.12 |
 |
屋根上器具（２−１）

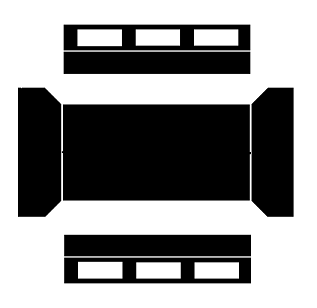

屋根上器具２の展開図 2015.12 |
 |
屋根上器具（２−２）

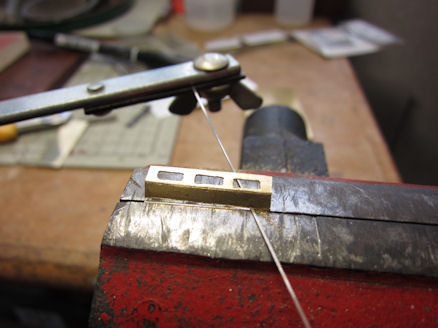

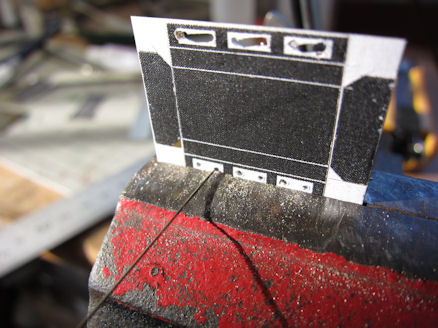

四角の形に切り抜くことにしました。 0.8ｍｍドリルで穴を開けておきます。 2007.10.05 |
 |
屋根上器具（２−３）

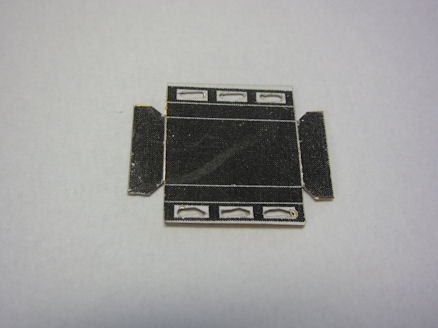

一体化して組み立てるつもりでした。ここまでは。 2015.12 |
 |
屋根上器具（２−４）
すべて折り曲げて段階で失敗でした。 天井板が、丸く曲がってしまっています。 2015.12 |
 |
屋根上器具（２−５）
よって天板を切り取りました。 2015.12 |
 |
屋根上器具（３−１）
屋根上器具３の展開図 2015.12 |
 |
屋根上器具（３−２）

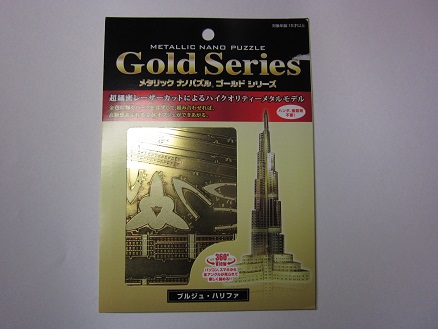

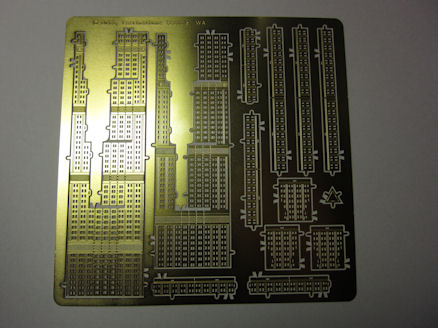

プラモデル模型さんで購入。たまたま見つけたものです。銀色のスチール製もありました。 レーザーカットされたものですが、部品として使えそうです。 メタリック ナノパズル ゴールドシリーズ ブルジェ・ハリファ （建物） 1800円 2015.12 |
 |
屋根上器具（３−３）
中身を出すと２枚入っていますが、おそらくクリアー塗装がされているので 半田を使う場合は紙ヤスリで磨く必要があります。 2015.12 |
 |
屋根上器具（３−４）

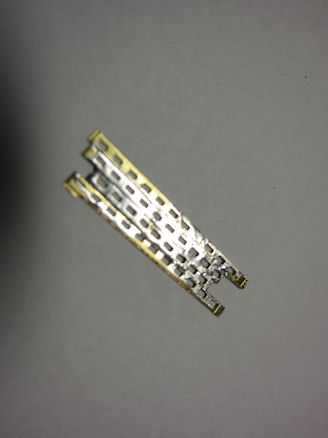

すべて同じ穴と切れ目が異なっているので使えそうなところを切り取って半田づけをしていきます。 2015.12 |
 |
屋根上器具（３−５）
0.2ｍｍの外側板の内側に0.5ｍｍの板を補充をしておきます。 2015.12 |
 |
屋根上器具（３−６）

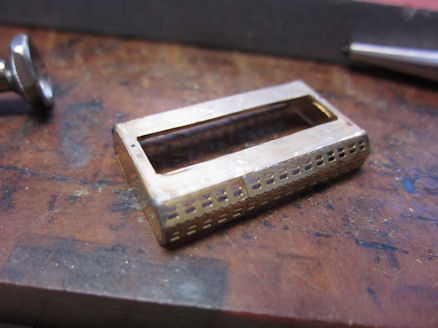

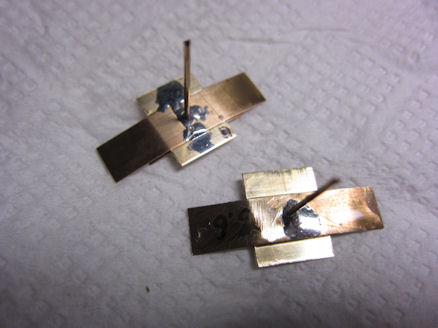

組立てて行きます。 2015.12 |
 |
屋根上器具（３−７）

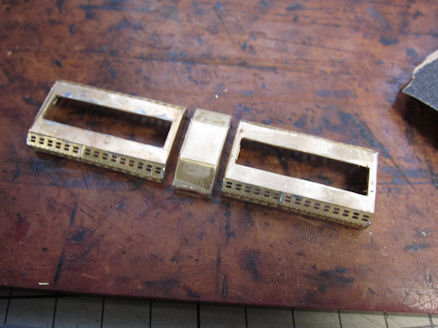

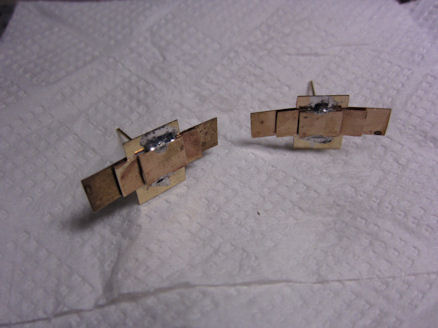

２つ作ります。並べるとこんな感じ。 2015.12 |
 |
屋根上器具（３−８）
屋根上器具修正をおこないました。塗料はタミヤのエナメルを使います。 これからは、電気照明やインレタ貼り付け、テスト走行など仕上げに進みます。 2015.12 |
 |
屋根上器具（３−９）
屋根上器具修正をおこないました。塗料はタミヤのエナメルを使います。 これからは、電気照明やインレタ貼り付け、テスト走行など仕上げに進みます。 2007.10.08 |
 |
屋根上器具（３−９）
屋根上器具修正をおこないました。塗料はタミヤのエナメルを使います。 これからは、電気照明やインレタ貼り付け、テスト走行など仕上げに進みます。 2007.10.08 |
 |
屋根上器具（３−１０）
屋根上器具修正をおこないました。塗料はタミヤのエナメルを使います。 これからは、電気照明やインレタ貼り付け、テスト走行など仕上げに進みます。 2007.10.08 |
 |

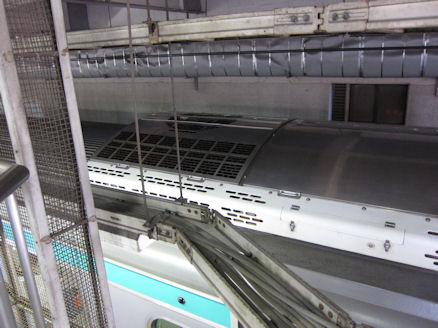

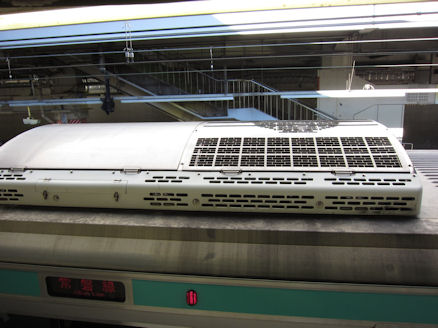

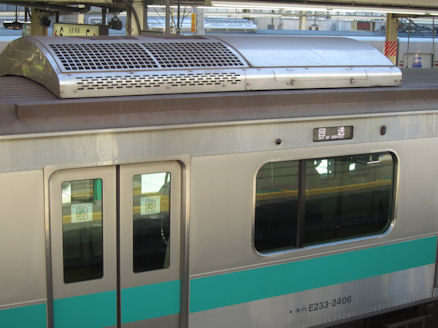

AU720 クーラー現物観察（１）
屋根上器具１の展開図 2015.12 |
 |
AU720 クーラー現物観察（２）
屋根上器具１の展開図 2015.12 |
 |
AU720 クーラー現物観察（３）
屋根上器具１の展開図 2015.12 |
 |
屋根上器具（４−１）
床下と屋根上もこの灰色を屋根上器具します。 クーラーはプラ製ですが同じような色で塗りました。 2015.12 |
 |
屋根上器具（４−２）
十分乾かしてからエッチングプライマーのスプレーを今回は使いました。 2015.12 |
 |
屋根上器具（４−３）
屋根上器具修正をおこないました。塗料はタミヤのエナメルを使います。 これからは、電気照明やインレタ貼り付け、テスト走行など仕上げに進みます。 2015.12 |
 |
屋根上器具（４−４）

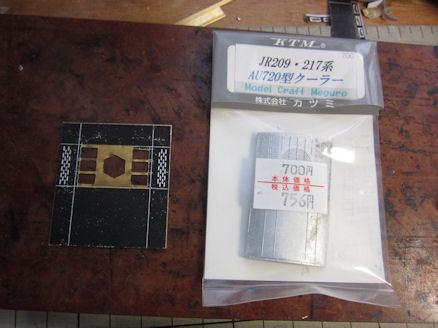

カツミ目黒店限定のAU720クーラーを買ってきました。 これを使うか悩むところ 2015.12 |
 |
屋根上器具（４−５）
本物とはやはり違うので自作することにしました。 真鍮のレーザーカットされた部品を使うこととしました。 うまく繋げるように合わせます。 2015.12 |
 |
屋根上器具（４−６）

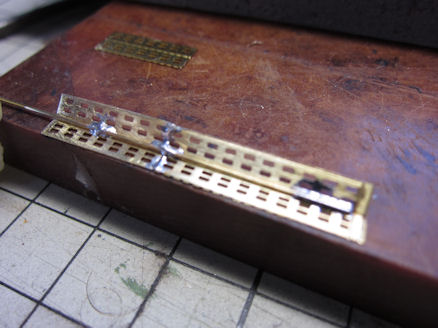

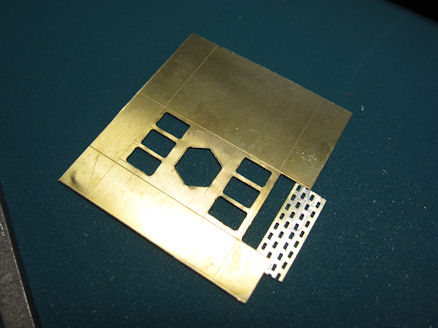

真鍮のレーザーカットされた部品をうまく繋げるように合わせます。 半田でつなげますが、よく見ると四角の穴のサイズがいろろあります。 2015.12 |
 |
屋根上器具（４−７）
そのままでは合いません 2015.12 |
 |
屋根上器具（４−８）

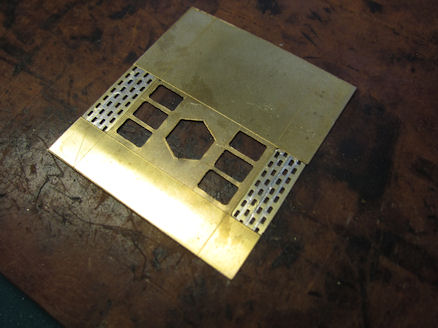

クーラー板に合わせます。厚みは0.2ｍｍで同じ厚みとなっています 2015.12 |
 |
屋根上器具（４−９）
網はクーラーにあうようにカットします。 網はフジモデルの部品を使いました。 2015.12 |
 |
屋根上器具（４−１０）

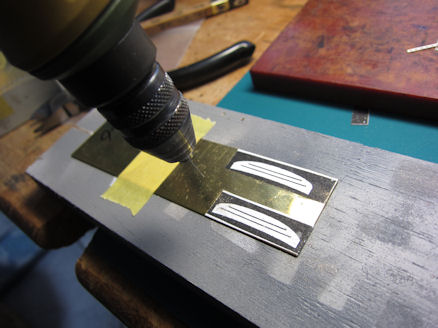

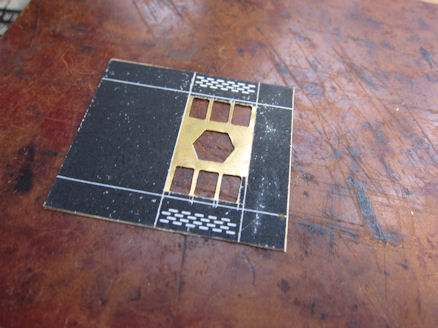

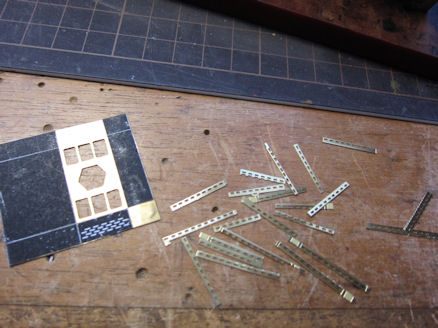

クーラー側面を作ります。図面をコピーしたものを貼りつけて筋の部分の穴を開けておきます。 2015.12 |
 |
屋根上器具（４−１１）
クーラーにあうようにカットします。 2015.12 |
 |
屋根上器具（４−１２）

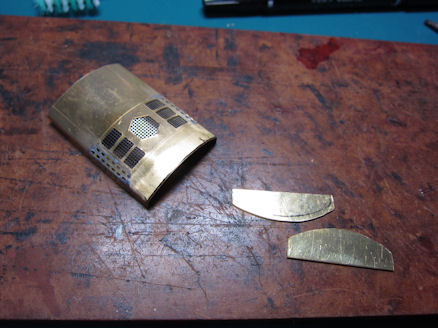

クーラー側面の筋の表現は当初エッチングを予定していましたが、0.3ｍｍ洋白線を半田づけすることにしました。 2015.12 |
 |
屋根上器具（４−１３）

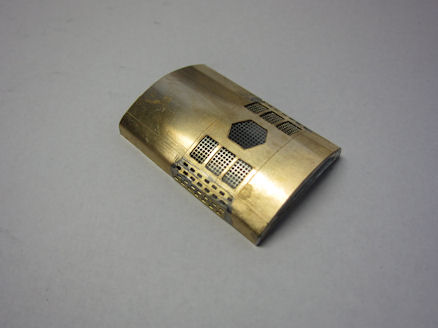

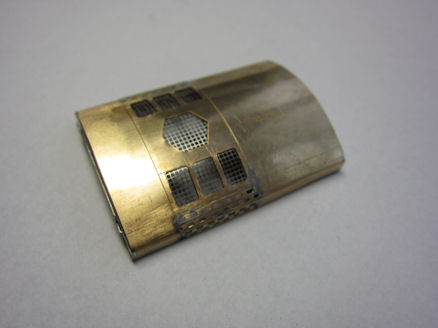

クーラー側面も半田づけをしてとりあえず完成です。 2015.12 |
 |
屋根上器具（４−１４）
クーラー組立の完成はまだしていません。取付け金具をつくらなければ... 2015.12 |
 |
屋根上器具（５−１）

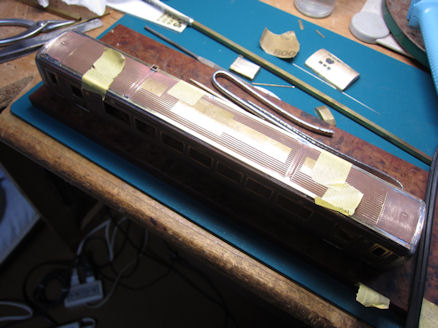

雨どい？を1×3ｍｍのアングル材を使います。仮に取り付けてみます。 2015.12 |
 |
屋根上器具（５−２）

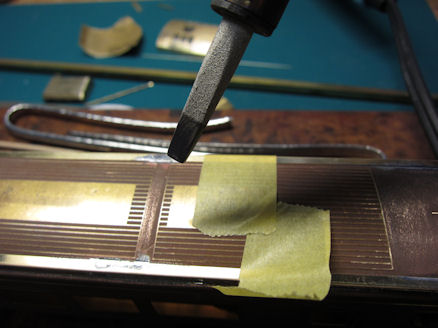

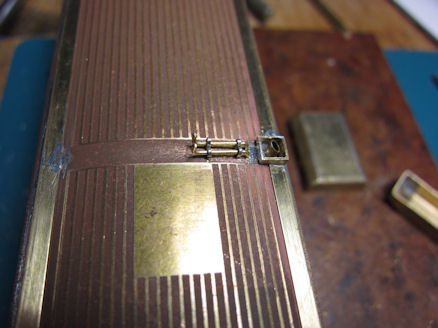

雨どいを半田づけをしていきます。 半田ごては平らなものを使っています。 2015.12 |
 |
屋根上器具（５−３）

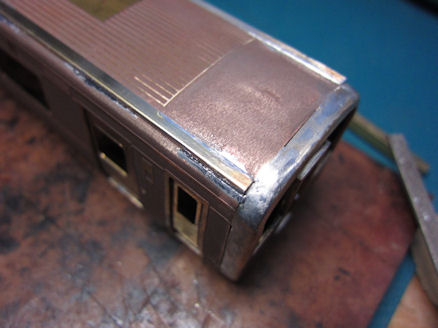

雨どいの先頭部はアングル材をふさいでいます。 2015.12 |
 |
屋根上器具（５−４）
排気口やその周辺を作りました。 2015.12 |
