車体正面（１）
運転席のある正面を作ることためらっていたが、久しぶりに 車両製作の意欲UP、スイッチON。 真鍮正面の0.35ｍｍの２枚の間に0.5ｍｍの板をはさむことにしました。 Rの部分がゆがまないようにするためです。 2015.11 |
 |

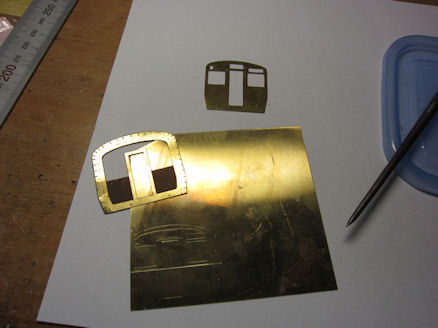

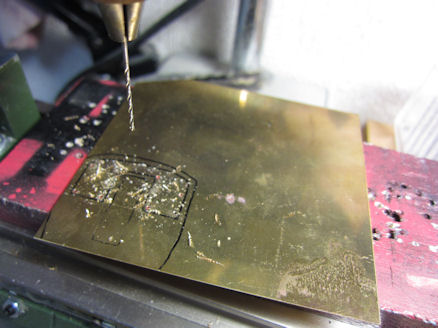

車体正面（２）
0.5mm厚の真鍮帯板を使います。中板のまず窓開けをするために１ｍｍドリルで穴をおきます。 2015.11 |
 |
車体正面（３）
中板は結構あらく窓あけをおこないました。ちょっとなさけないな。 2015.11 |
 |

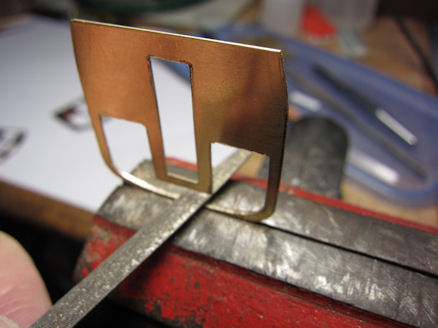

車体正面
中板をきれいにヤスリがけを行っていきます。 2015.11 |
 |

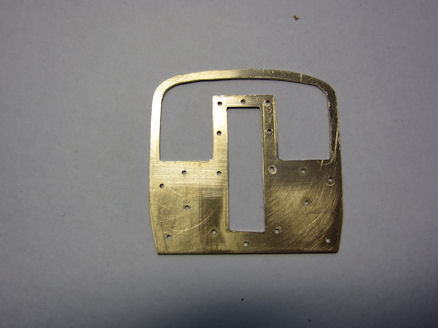

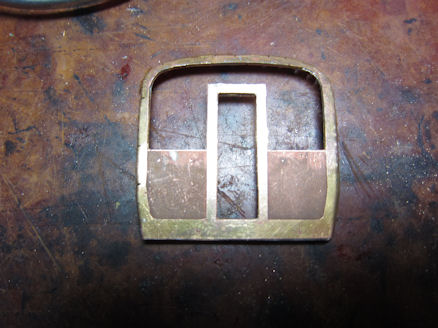

車体正面（４）
0.5ｍｍ厚の真鍮帯板をつかったて中板は完成。半田がながれやすくするため平面部に 穴を開けています。 2015.11 |
 |

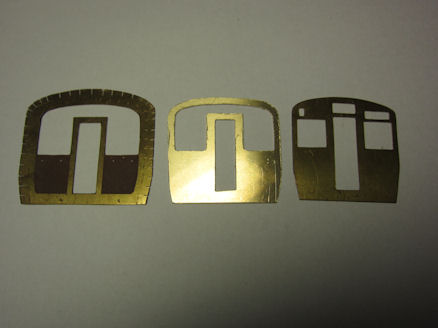

車体正面（５）
外側の板0.35ｍｍ、中板0.5ｍｍ、内側の板0.3ｍｍが出来上がり。 2015.11 |
 |

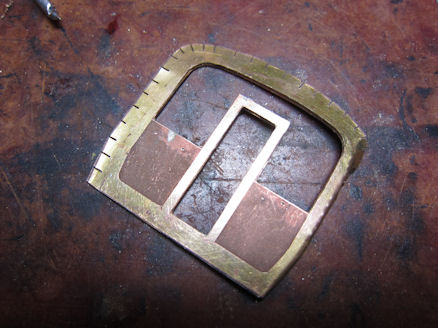

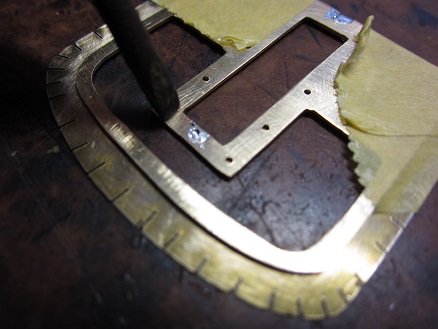

車体正面（６）
外板と中板を半田づけをします。 2015.11 |
 |

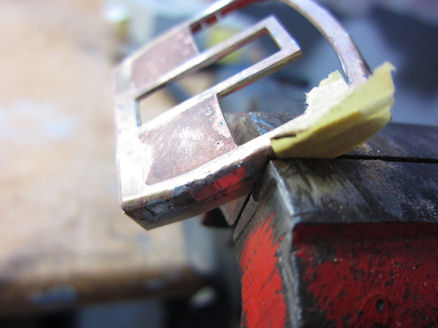

車体正面（６）
外板を折り曲げていきます。 2015.11 |
 |

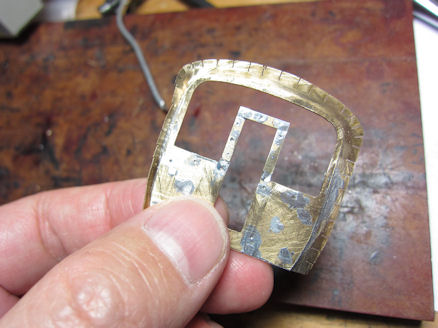

車体正面（７）
外板と中板の内側から。 2015.11 |
 |
車体正面（８）
すべて折り曲げてみます。糸鋸で切れ目を深くつけておきました。 正面の歪みがなくなっていていい感じです。 2015.11 |
 |
車体正面（８）
運転席の側面のカーブを正面ドアは開閉する機構をいれます。 2015.11 |
 |
車体正面（９）
折り曲げましたが、上部はまだ調整する必要があるので半田はつかいません。 歪みはありませんね。 2015.11 |
 |

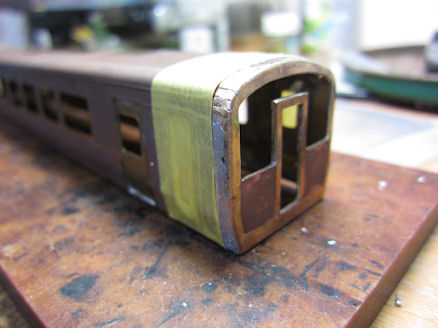

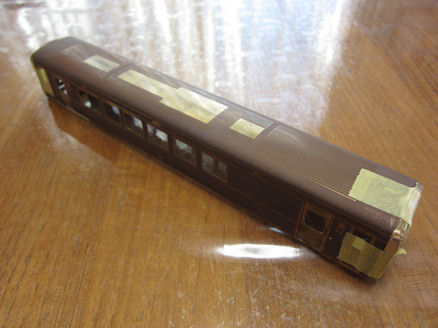

車体正面（１０）
仮に正面部をテープで仮止めしてみました。 2015.11 |
 |

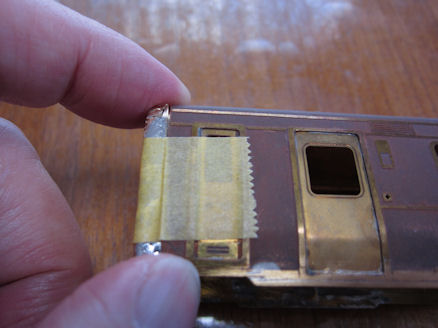

車体正面（１１）
正面部をテープで仮止めすると、正面の側面には隙間ができています。 もうちょっと余裕が必要でした。 2015.11 |
 |

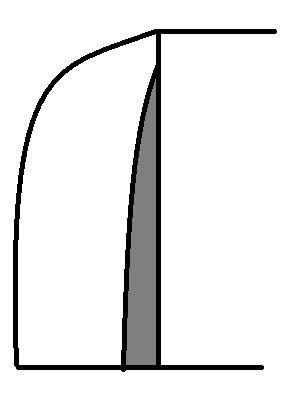

車体正面（１２）
側面には隙間をうめる必要がありますね。 これは設計ミスですね。 2015.11 |
 |

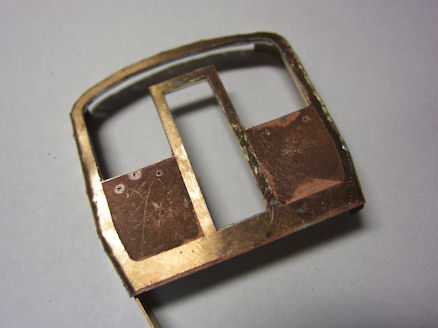

車体正面（１３）
うまく結合するよう曲げを調整していきます。 2015.11 |
 |

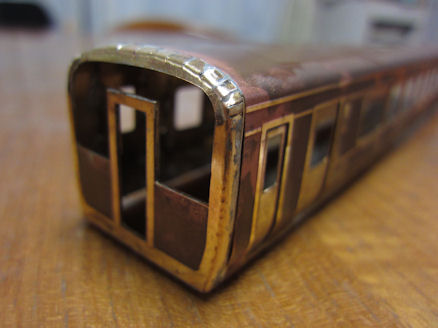

車体正面（１４）
半田を盛って削って、半田を盛って削って、半田を盛って削って。 2015.11 |
 |

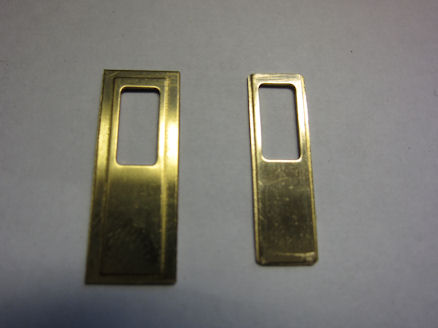

車体正面（１５）
正面の貫通ドアを開閉するために削っていきます。左：仕様前、右：使用後 2015.11 |
 |

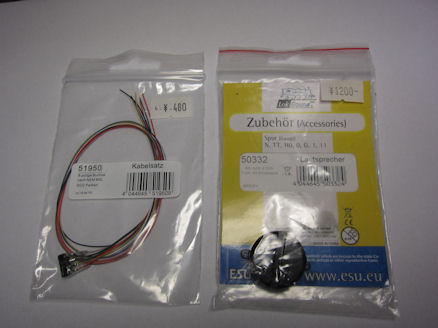

DCC部品
OJやDCCのクマタ貿易さんに初めて行ってきました。 ビルの５階でエレベータがあくとそこはショールーム＆店舗で２名の社員の方がおられました。 サウンドデコーダーの日本型の音源が充実しています。基本的なことをお聞きしてDCCの音を確認できました。 製作中の車両の床板のスピーカー位置を決めたいので以下の２点のみ購入しました。 ・スピーカー 50332 1200円 ・8PINケーブル 51950 480円 サウンドカードは予め予約をしてから購入するとのことです。 2015.11 |
 |

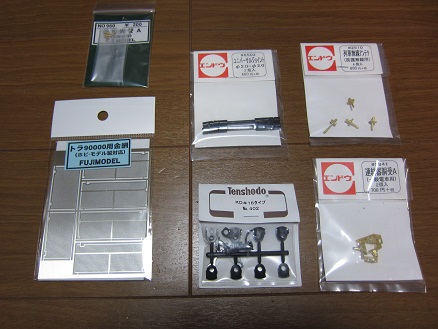

部品
フジモデルさんで購入。 ・フジモデル 信号炎管A ６個入 No.960 200円 ・エンドウ 列車無線アンテナ（防護無線用）4個入 #2510 800円 ・エンドウ 連結器胴受Ａ（一般電車用）２個入 #5841 700円 ・エンドウ 連結器胴受Ａ（一般電車用）２個入 #5841 700円 ・エンドウ ユニバーサルジョイント2.0-2.0 ２個入 #6502 600円 ・トラ90000用金網 680円 ・天賞堂 ＃１６タイプ No.402 700円 2015.11 |
 |

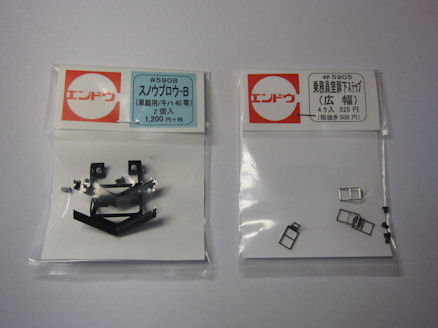

部品
有楽町カツミさんで購入。 ・エンドウ スノープロウＢ（単線用／キハ４０等）２個入 #5908 1200円 ・エンドウ 乗務員室下ステップ ４個入 #5905 500円 ※AU725クーラーがカツミ目黒店だけで販売しているという情報あり。 2015.11 |
