GV-E400 床板（１）
市販の床板のCN16用を5ｍｍほど横に広げてEN-22用に変更しました。 2018.5 |
 |
GV-E400 床板（２）
EN-22用の板は分割されていますが、一体化したほうがまとめやすいです。 パイピングもしやすいです。 2018.5 |
 |

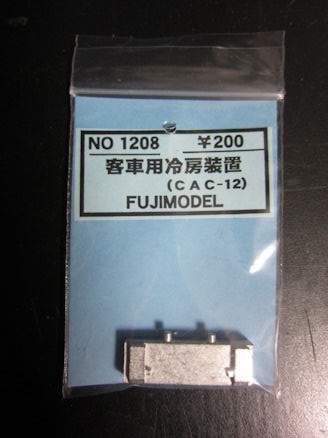

GV-E400 床下器具部品（１）
客車用の床下器具ですが、使えそうです。 2018.5 |
 |

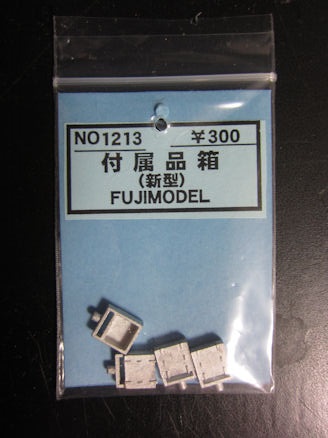

GV-E400 床下器具部品（２）
新型用の床下器具の部品です。 2018.5 |
 |

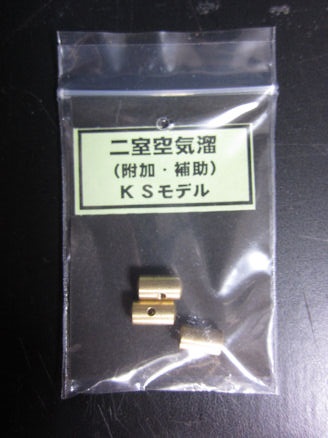

GV-E400 床下器具部品（３）
小ぶりなタンクも購入しました。 2018.5 |
 |

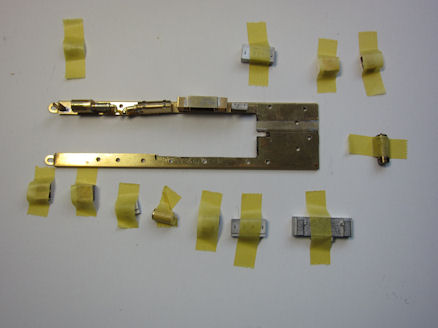

GV-E400 床下器具（１）
床下器具がある程度できてきたので配置する場所にとりあえず置いていきます。 2018.5 |
 |

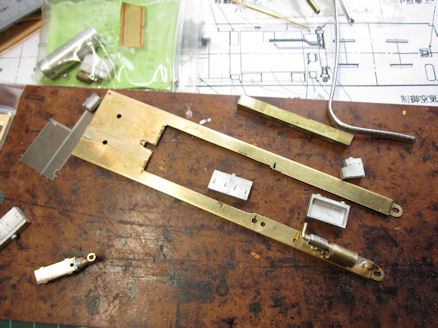

GV-E400 床下器具（２）
代用がきかない器具は自作していきます。 2018.5 |
 |

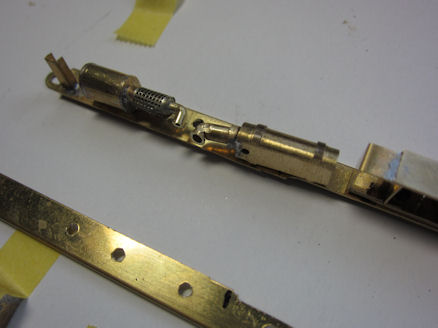

GV-E400 床下器具（３）
真鍮製は2ｍｍタップを切って２ｍｍビス止めで固定しますが、ホワイトメタル製は２ｍｍ穴をあけてハンダごてで つぶして固定します。 2018.5 |
 |

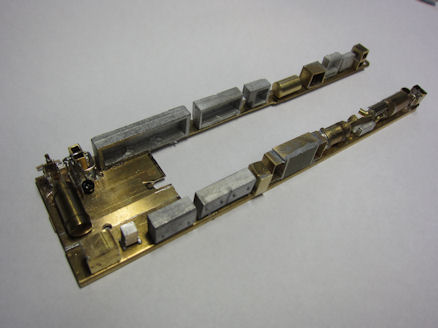

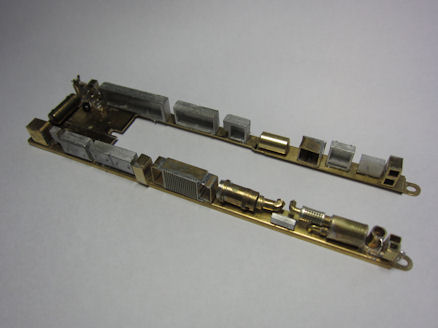

GV-E400 床下器具（４）
大体器具を固定するとこんな感じになりました。 2018.5 |
 |

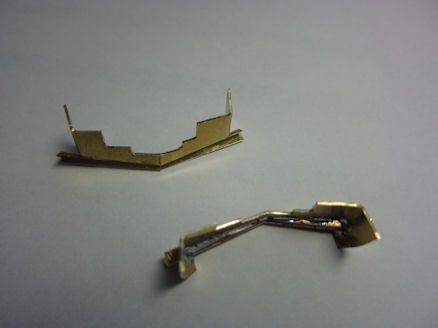

GV-E400 スカート（１）
ベースは２倍に大きくしたモデルで試作を行います。 スノープローはスカート部と一体化していますが、現物合わせをしながら 切ったり貼ったり。 2018.5 |
 |

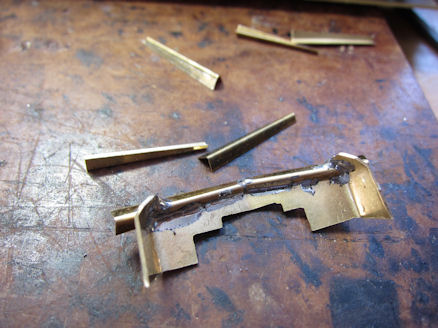

GV-E400 スカート（２）
スカート部とスノープローをハンダ付けしたあと余分な出っ張りをカットします。 2018.5 |
