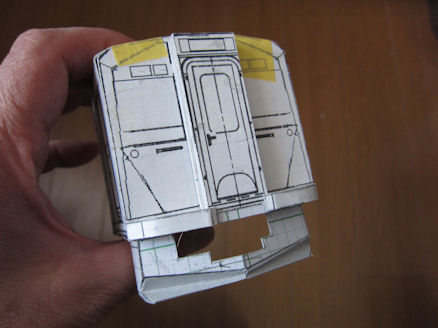

GV-E400 正面の部品検討
GV-E400 正面は構造が他と異なりますので、展開図面を２倍にして試作模型を作ります。 主に構造確認ですが、正式な発表はないので推測ですが。 2018.3 |
 |

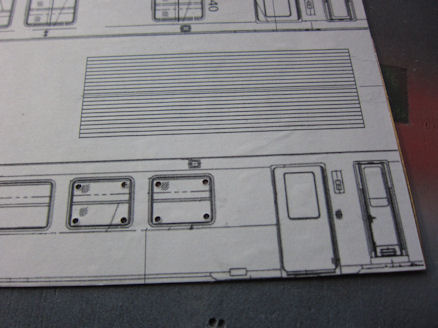

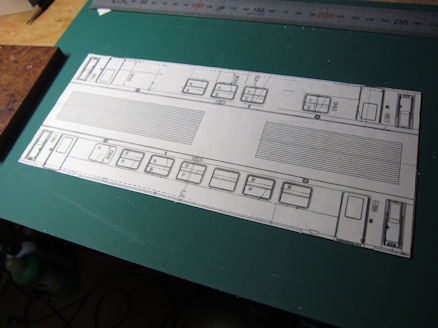

GV-E400 展開図 貼り付け
２倍の寸法を参考に展開図を作成して曲面の寸法合わせをしたあと、 その展開図を真鍮板に木工ボンドで接着します。 真鍮板は0.35ｍｍを使いました。 2018.3 |
 |

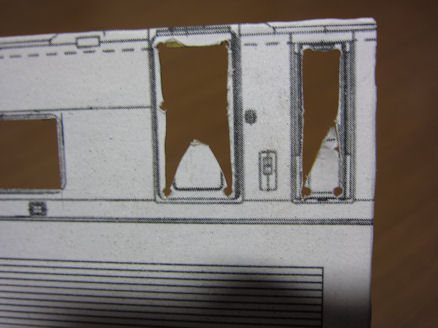

GV-E400 糸鋸用穴あけ
真鍮板に貼り付けた展開図面に窓開けのドリルを開けていきます。 1.1ｍｍのドリル刃を使いました。展開図では窓は縁がありますが、 実際はありませんのでヤスリ時の目安としています。 2018.3 |
 |

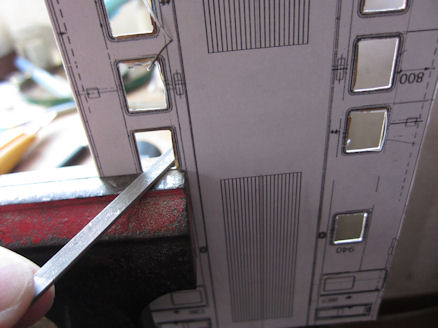

GV-E400 窓の穴あけ
窓の穴あけは慎重に行います。 2018.3 |
 |
GV-E400 窓の穴あけ方法
窓の穴あけ方法をまとめておきます。 2018.3 |
 |
GV-E400 穴あけ
窓の穴あけを行いました。 2018.3 |
 |
GV-E400 板の曲げ準備
板の曲げ準備として 車体のRに近いドアの部分は伸びしろを残しておきます。 歪みが出やすいところです。 2018.3 |
 |

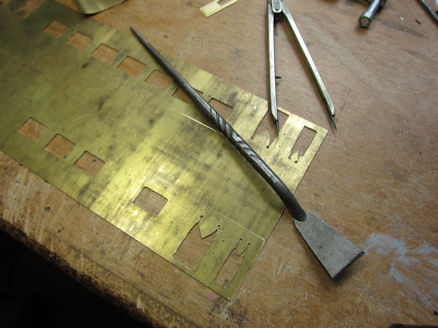

GV-E400 真鍮板
けがきとして使った紙を剥がします。 2018.3 |
 |

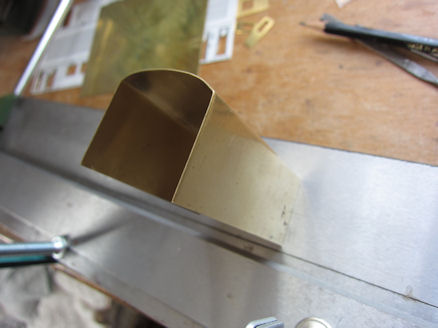

GV-E400 真鍮曲げテスト
曲げは折り曲げ機をつかいますが、Rの部分は経験が頼りです。 失敗したりするので２回行いました。 0.35の真鍮板を使って、展開図との誤りはないか確認もします。 2018.3 |
 |

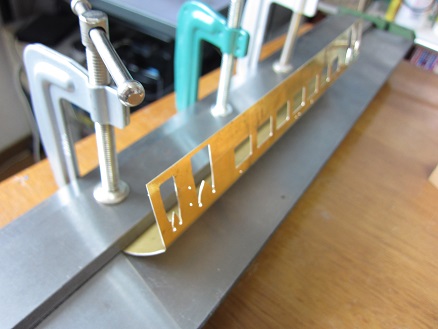

GV-E400 板の曲げ（１）
板の曲げ機を使います。テストで曲げを確認していても、徐々に曲げていきます。 歪みが出やすいところです。 2018.3 |
 |
GV-E400 板の板の曲げ（２）
車体のR部を注意深く曲げていきます。歪みが出ないよう要注意です。 2018.3 |
 |

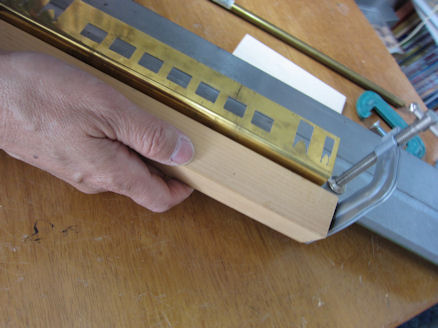

GV-E400 板の曲げ（３）
木を使って折り曲げを仕上げていきます。 2018.3 |
 |

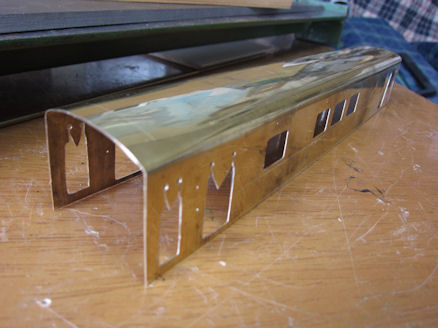

GV-E400 板の曲げ（４）
大体板の曲げ完了です。 2018.3 |
 |

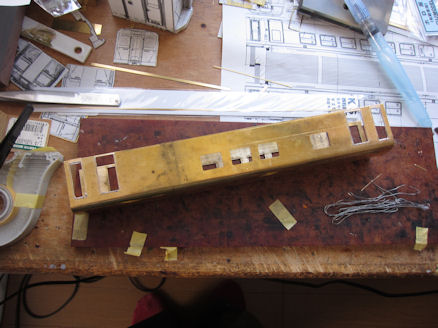

GV-E400 板の曲げ（５）
曲げは完了後、窓抜きが残っている部分を切り取りをしておきます。 2018.3 |
