「ＤＤ１５」製作報告(前編)

DD13中古機 オークションで購入したＤＤ１３エンドウ製。 2009.1.11

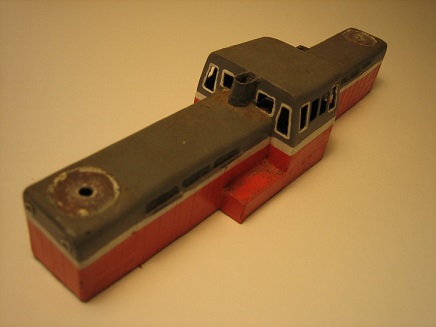

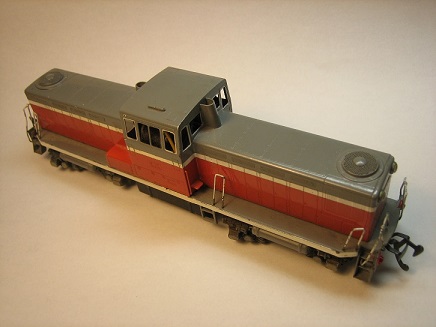

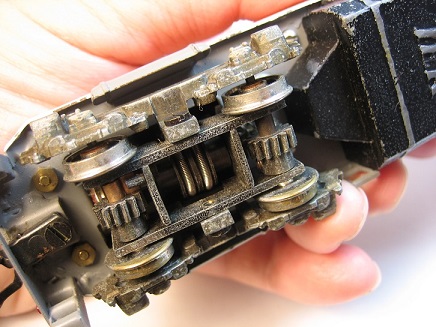

DD13中古の現状（１） 駆動がスプリング伝導でした。調査不足で失敗でした！ 2009.1.11

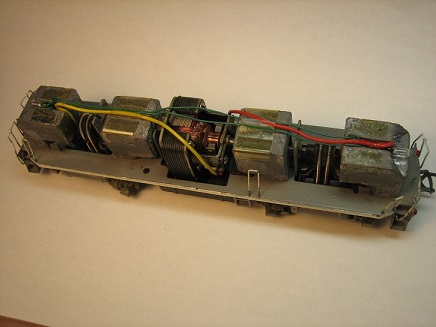

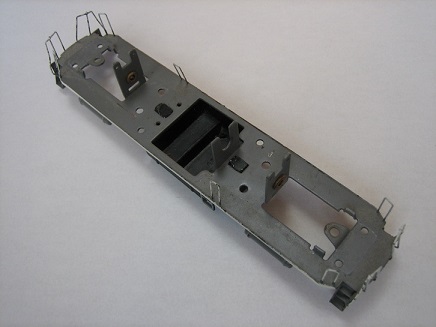

DD13中古の現状（２） 両軸もモーターを利用したものです。 2009.1.11

DD13中古の現状（３） 手すりが壊れています。塗装を剥がすと、素材はブリキでした。調査不足で失敗でした！ 2009.1.11

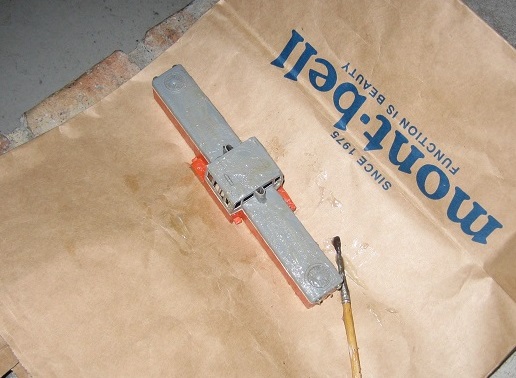

DD13の塗装剥がし 剥離材でDD13の車体の塗装を剥がしていきます。完全にはなかなか取りきれないのでシンナーにもつけます。 2009.1.16

DD13グレードアップ（１） 製品のリベットの表現は凹型ですので、この際頑張ってリベットを埋めこむことにしました。 2009.1.11

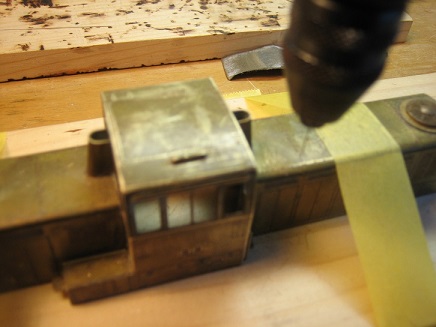

DD13グレードアップ（２） 扉開閉のため、ヒンジの穴を開けていきます。 2009.1.11

初期に作成したDD13の車体 高校生の時に以前作成したDD13の車体がでてきました。 さっそくこの従業員ドアのみを４枚を使うことにします。 2009.1.11

扉の穴開け 扉の穴開けを始めます。 2009.1.23

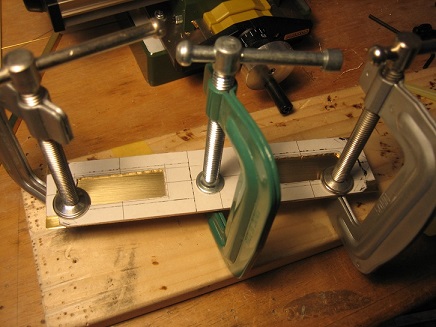

扉の補強 扉の穴開け前ニ補強を行っておきます。０．８ｍｍ角線をハンダつけを行って補強します。 ただし固定につかっていた木枠は使えなくなります。 2009.1.23

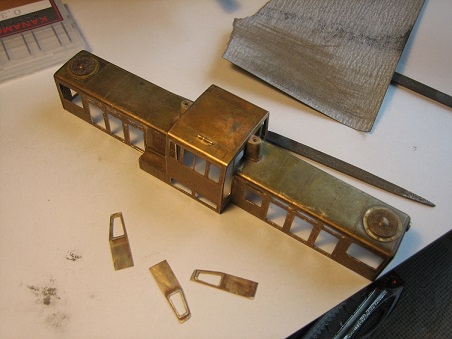

扉の穴開け ドリルであけた穴を糸のこでつなげて開けていきます。この時点ではかなり粗いけずりです。 2009.1.23

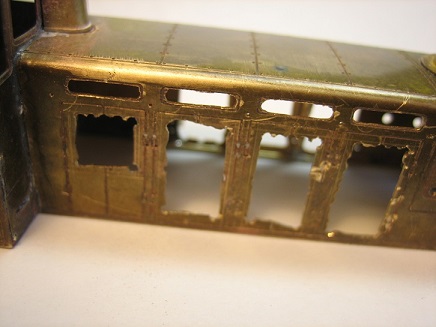

穴のヤスリがけ ひたすらヤスリがけを行います。 2009.1.24

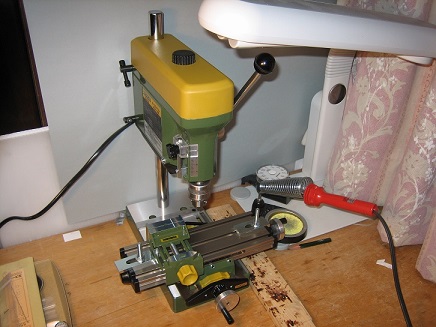

小型ボール盤 ブロクソン　小型ボール盤のセットを購入しました。29800円 2009.1.27

ヤスリがけ ヤスリがけを続けています。 2009.1.30

穴のヤスリがけ ひたすらヤスリがけを行います。 2009.1.31

真鍮板で床板 １ｍｍ真鍮板で床を作ります。 2009.1.31

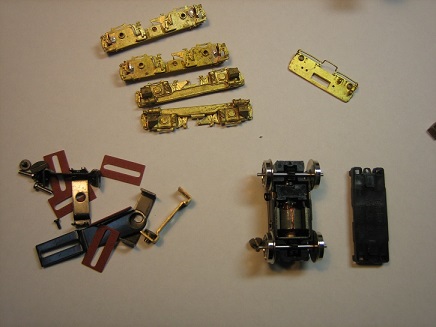

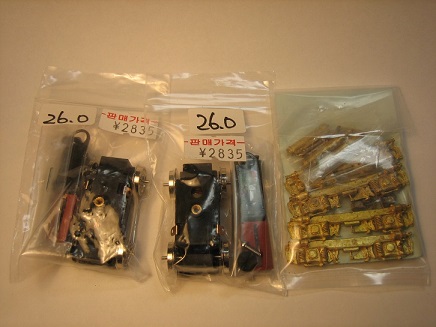

ワムで購入 ユニバーサルやスプリングジョイントの駆動を考えましたが、結局ロストの台車とパワートラック を購入しました。８５００円なり。 2009.1.31

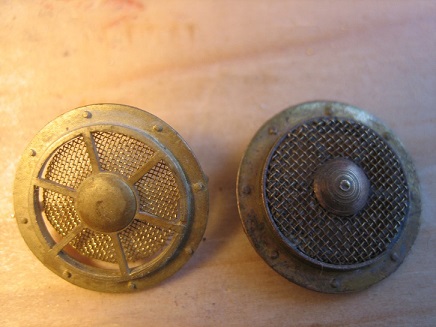

ラジエターファンの違い 左がロストワックス製、右がエンドウ装着品 2009.2.5

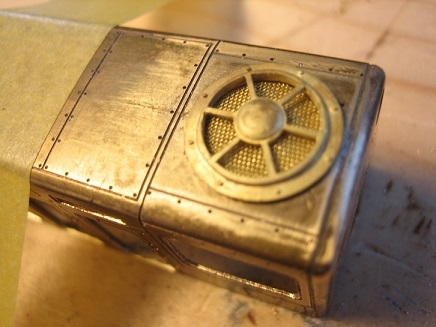

エアーファン ロストワックスの部品をつけてみました。１００番の網を入れました が、塗装をどうするか悩むところ。 2009.2.5

ワムで購入 台車にタップが切れないという相談。 やっぱりタップが切られていない、貫通して切るしかないか？と思っていたがタップが使えるらしい。 先端が邪魔をしてダメだと思うけど。ダメだったら店にやってもらおう！！！ 2009.2.5

床板の穴あけ １ｍｍの真鍮床板の穴あけ。 2009.2.7

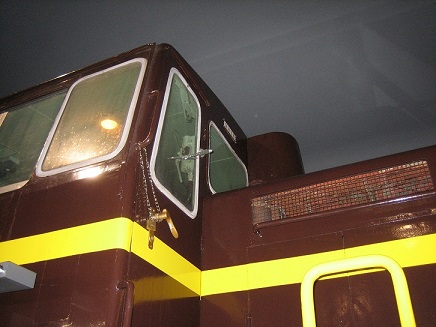

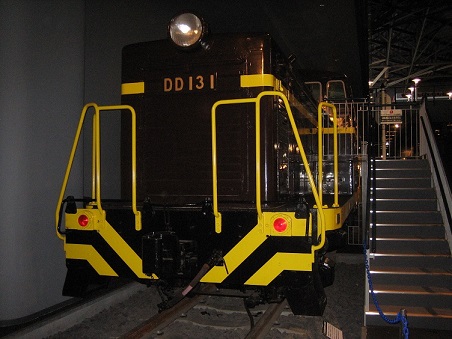

鉄道博物館に取材に行ってきました。 大宮のＪＲ鉄道博物館に取材に行ってきました。ＤＤ１３のトップナンバーがいます。 2009.2.7

鉄道博物館に取材に行ってきました。 ＤＤ１３の設計図を捜してライブラリで閲覧しました。 ＤＤ１３のエンジン側面部が知りたかった。 資料C113-14がエンジン部 資料C113-34,35が車体部 2009.2.7

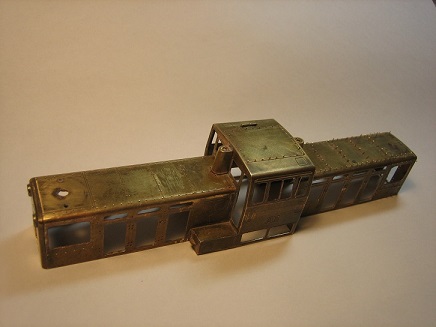

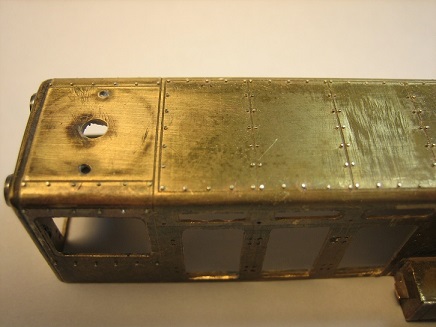

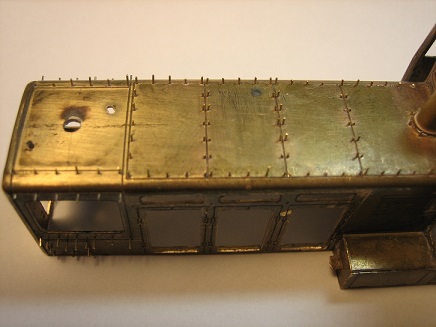

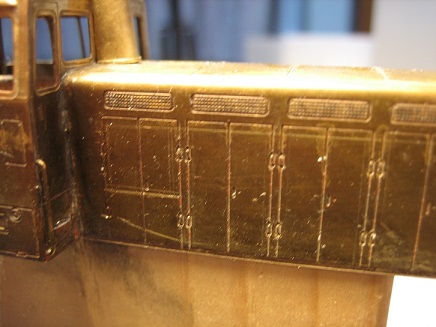

リベット埋めこみ やる前と後の比較 2009.2.7

リベットヤスリがけ リベットヤスリがけを行います。 2009.2.7

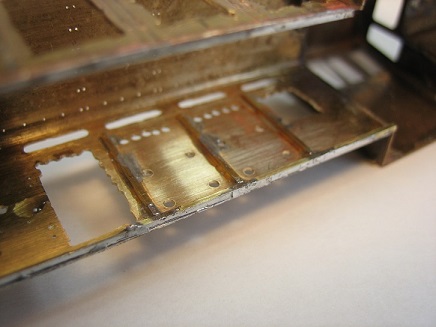

床板の結合 床板を１ｍｍ真鍮板と０．４ｍｍ網目板をハンダで結合します。 片側をマスキングテープで保護したけれど、エッジはしっかりハンダがまわらないように 貼っとくべきだった。 2009.2.7

板を切断 扉を切断機を使ってカットしておきます。 2009.2.7

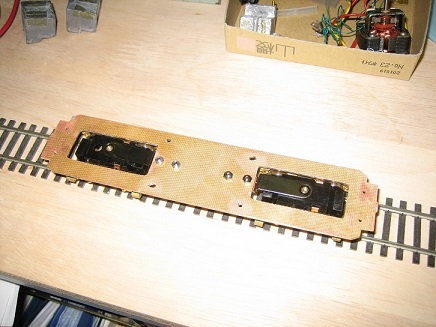

床板の結合 床板に穴をあけてパワートラックを装着しました。 それなりに動きます。 2009.2.7

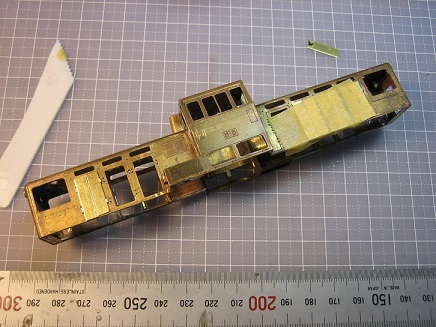

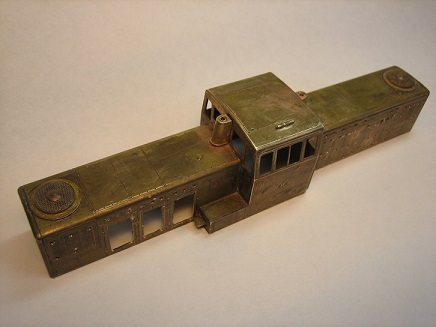

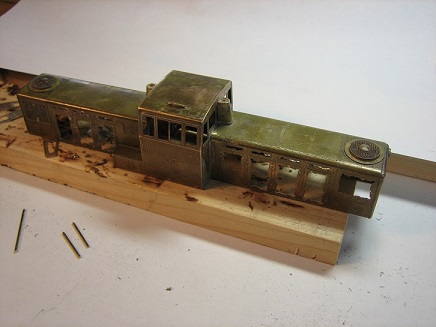

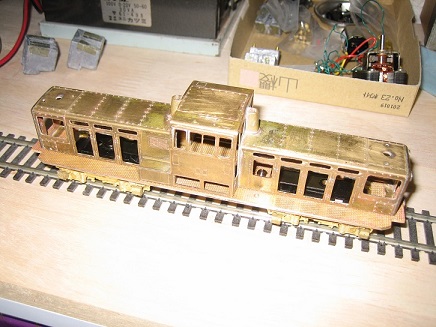

側面の穴あけ完了 上部と下部をつなげてしまいました。 2009.2.7

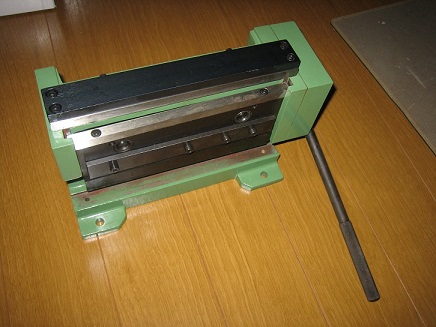

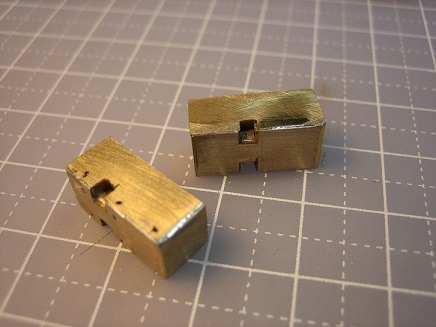

切断機 帯板で市販されていない７ｍｍや４ｍｍの巾で切断しました。 慣れないのか、不均一です。 2009.2.7

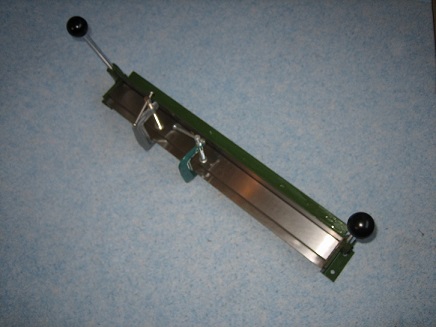

折曲機 ４０００円なので購入したものですが。 2009.2.7

折曲機の威力 左が万力と真鍮ブロックを利用したもの、右が折り曲げ機を利用したものです。 2009.2.7

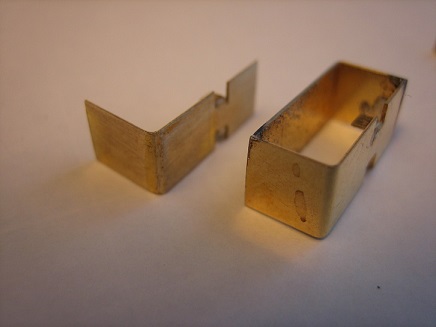

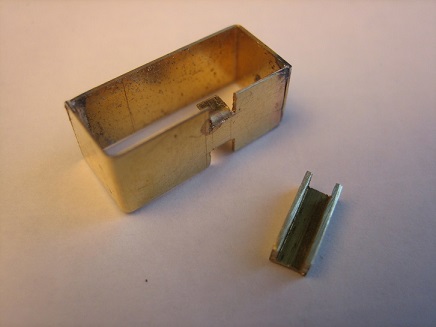

新設の手すり（１） Ｌ型を２つつなげてみました。 2009.2.7

新設の手すり（２） 床板を１ｍｍ真鍮板と０．４ｍｍ網目板をハンダで結合します。 片側をマスキングテープで保護したけれど、エッジはしっかりハンダがまわらないように 貼っとくべきだった。 2009.2.7

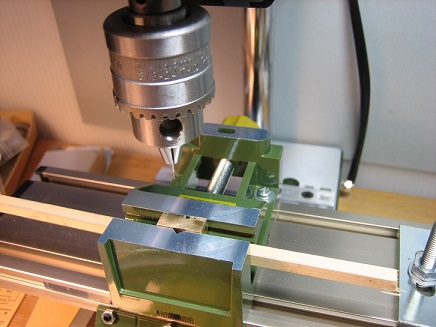

新設の手すり（３） 小型ボール盤で平行に穴を開けてみました。 2009.2.14

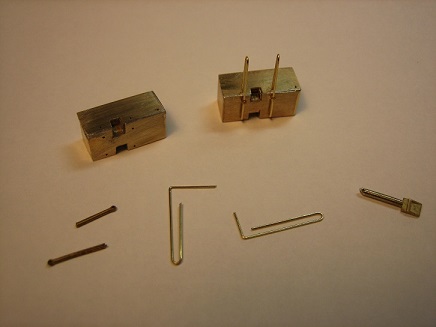

新設の手すり（４） 部品がそろいました。 2009.2.7

新設の手すり（５） 部品をハンダでとりつけます。 2009.2.7

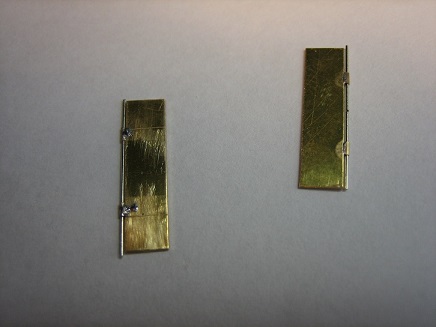

扉取り付け（１） ０．２ｍｍ厚　７ｍｍ巾の真鍮板に０．５ｍｍ（内径０．３ｍｍ）のパイプを使ってつりつけてゆきます。 2009.2.15

扉取り付け（２） １２ケ所の２４個の扉をつけてゆきます。 2009.2.15

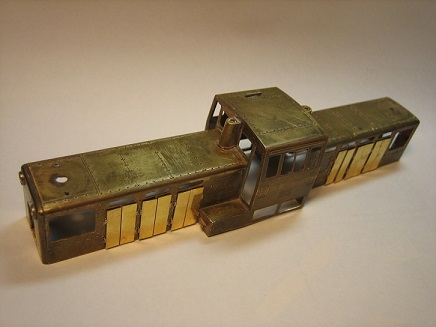

扉取り付け（３） ３つの扉の作成に３時間くらいかかりました。 片面をとりあえずつけおわりました。 2009.2.16
