三連トラス鉄橋（３０）
三連トラス鉄橋なのでいつもの３倍の部品が作るのでなかなか厄介です。 2019.6 |
 |

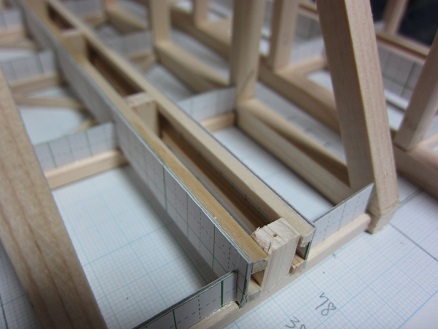

三連トラス鉄橋（３１）
トラス鉄橋を以前に製作していますが、線路下の省略した部分も今回は製作しています。 2019.6 |
 |

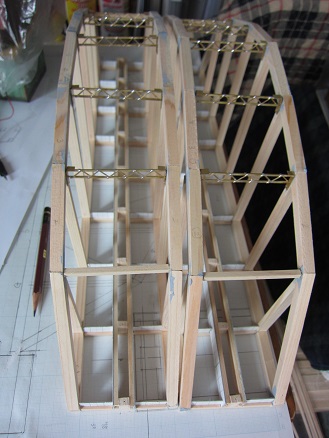

三連トラス鉄橋（３２）

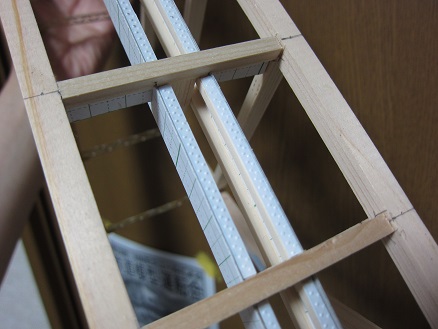

鉄橋の裏面でみずらいところですが、下から眺めても耐えられるように リベットの部品をつけています。 2019.6 |
 |

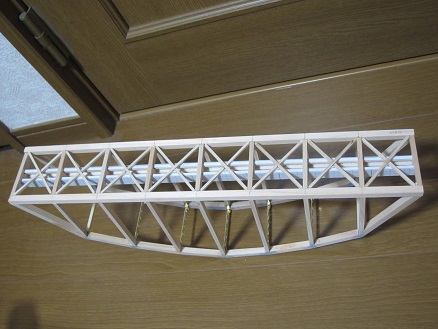

三連トラス鉄橋（３３）
X印の格子部分をいれて組み立てを行います。 格子部分は3ｍｍ角材を使っています。 2019.6 |
 |

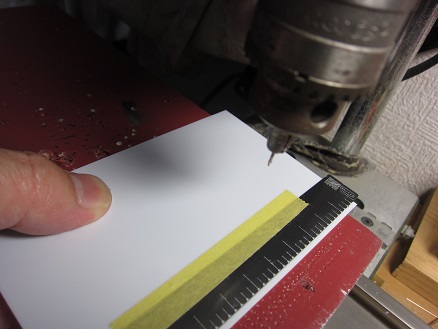

三連トラス鉄橋（３４）
リベットですが、今回は真鍮板に真鍮線を埋め込むには労力がかかりすぎるので プラバンに裏からリベットを浮き出す方法を採用しています。 ボール盤に0.5ｍｍ真鍮線をくわえて１つずつ押し出しています。 2019.6 |
 |

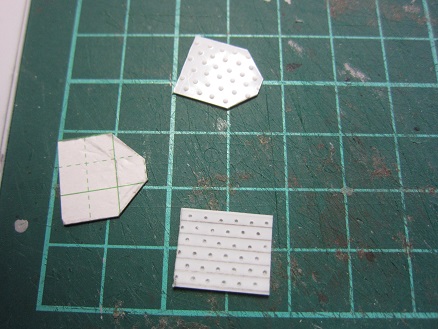

三連トラス鉄橋（３５）
材料は0.5ｍｍ厚のプラバン。精度はよくありませんが、どうぞお許しを！ 2019.6 |
 |

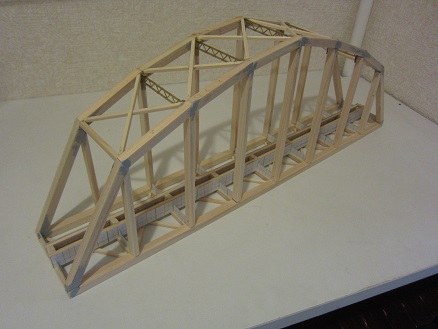

三連トラス鉄橋（３６）
リベット板をカットして貼り付け、大枠の鉄橋組み立ては完了です。 縦横の水平、垂直、平行を気を付けてくみ上げます。 2019.6 |
 |

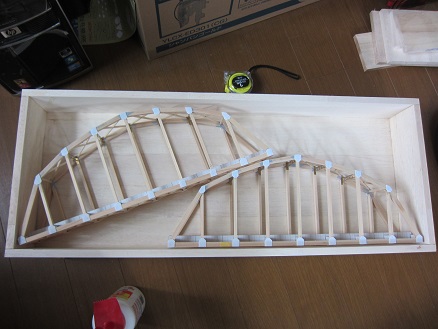

三連トラス鉄橋（３７）
740ｍｍ×300ｍｍのHNモジュールの箱の中に仮に格納してみます。 なんとかぴったりと配置できました。 2019.6 |
 |

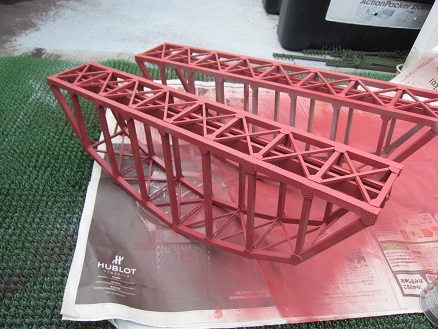

三連トラス鉄橋（３８）
1番目のトラス鉄橋が組みあがりましたので、さっそく塗装します。 塗装はアサヒペンの東急ハンズSpray 03ブリックレッドを使います。 2019.6 |
