渓谷セクションの設計
本レイアウトの見所に１つである渓谷をぬって走る鉄橋の部分を ラフデザインしてみます。 鉄橋のかかる川の２つのブロックを簡単にあらわすとこんな感じ。 木枠がじゃまをして川が分断してますが、ここは強度重視なのでそのままに。 鏡をつかって奥行きを消すように見せます。 |
 |
寸法取り（１）
現場ではなかなか完成しそうにないので、寸法取り、位置合わせを行います。 |
 |
 |
寸法取り（２）
寸法型紙を２つ分とりました。 |
 |
第一鉄橋のトンネル付近
第一鉄橋のトンネル付近です。 |
 |
第一鉄橋の隠しヤードへのポイント
第一鉄橋の隠しヤードへのポイント付近です。 |
 |
 |

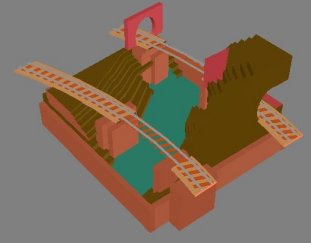

ＣＧ（１）
ＣＧでもイメージを作ります。 |
 |
ＣＧ（２）
ＣＧでもイメージを作ります。 |
 |

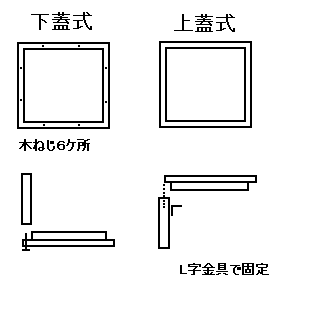

板の上・下の蓋
川と渓谷のシーンは下の蓋を使います。 |
 |

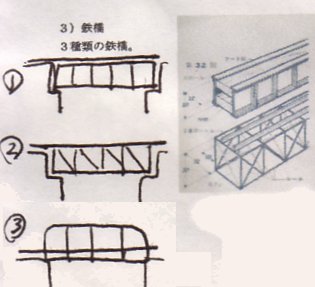

橋の形
鉄橋は１、２のイメージです。色は赤と緑の予定。 |
 |

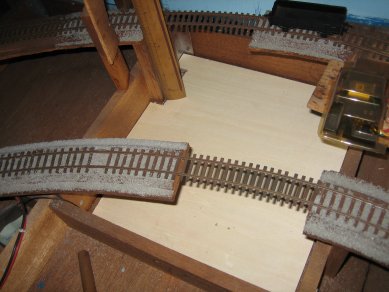

地形スタイロフォーム（１）
渓谷の地形の台座の板を現物と合わせます。 |
 |
 |

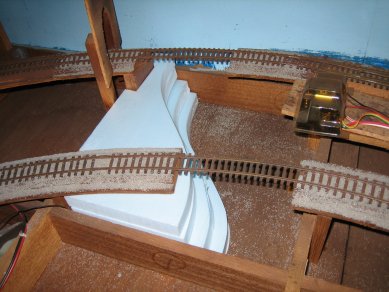

地形スタイロフォーム（２）
渓谷の地形はスタイロフォームという建材をつかうこととした。 発砲スチロールをつかうところだが、カスがでるので今回は この材料をつかうことをした。台紙をベースにしてカッターで 凸凹を切ってゆく。 |
 |
 |

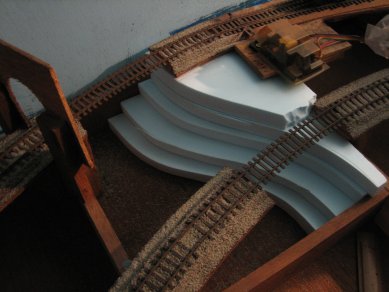

地形スタイロフォーム（３）
渓谷の川に沿って曲線を切ってそれを重ねてみた。 現物合わせでどうかを確かめます。 |
 |

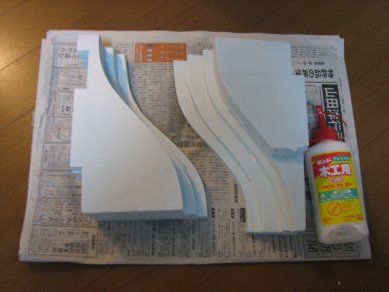

地形スタイロフォーム（４）
スタイロフォームを重ねて木工ボンドで接着します。 とりあえず乾かします。 |
 |
 |

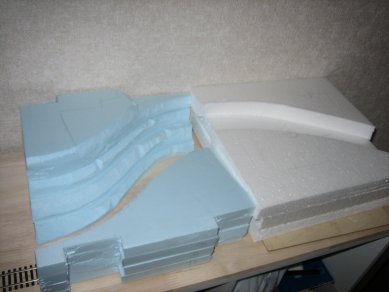

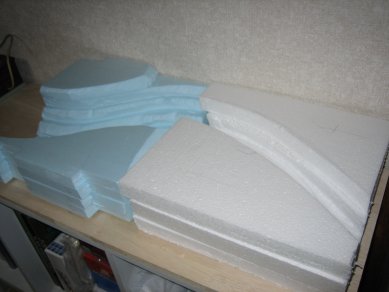

地形スタイロフォーム（５）
発砲スチロールを比較するために使ってみた。 |
 |
 |

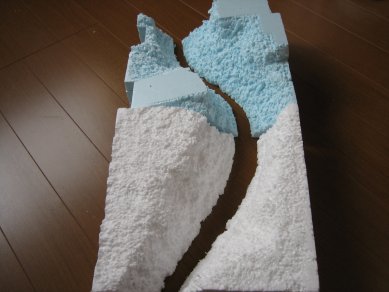

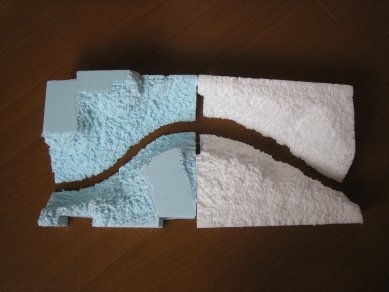

地形スタイロフォーム（６）
発砲スチロールとスタイロフォームをドライバけずり形を整えました。 |
