「ターンテーブル3」製作報告

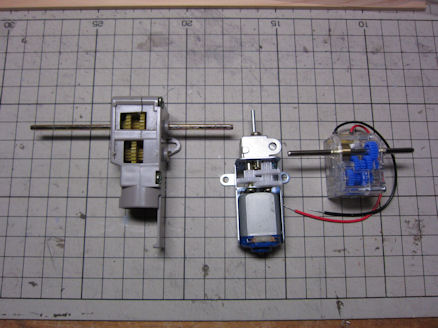

topics ターンテーブル駆動モーター

ターンテーブルで装着したいたモーターとギヤの組み合わせは中央のものでした。 ギヤ比は719:1でした。 あまりに回転速度がはやいので２つほど用意してみました。

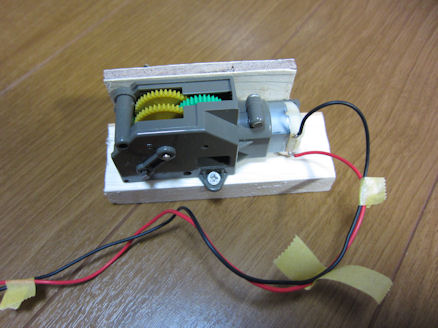

topics ４速クランクのギヤボックス

ギヤ比が5402：1で最もゆっくりと動くものです。 木枠を囲って、接着剤で固定します。

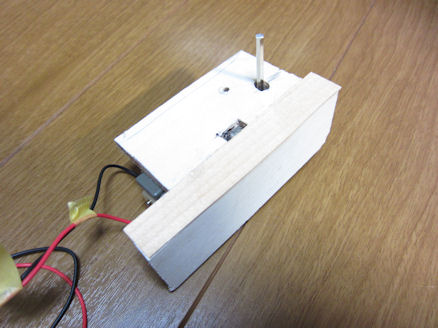

topics ギヤボックスの木枠

ターンテーブル下部と側面をゴム系接着剤で固定します。

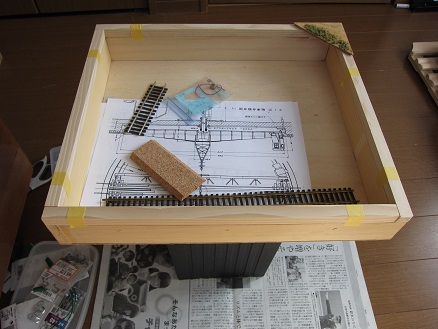

topics ターンテーブル木枠

すでにできていた木枠をHNモジュール用に高さを15ｍｍ高くして60ｍｍとしました。

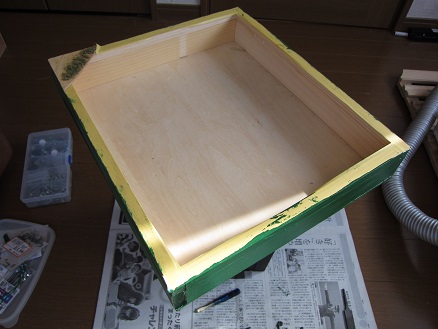

topics ターンテーブル木枠塗装

水性緑色に塗りました。

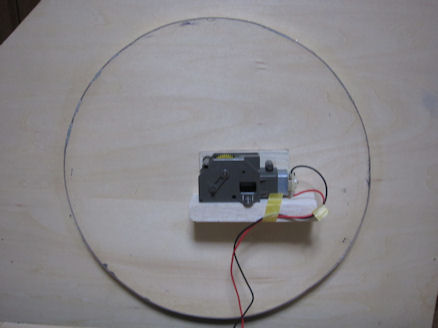

topics ターンテーブルのギヤとりつけ

ターンテーブルの裏側にギヤユニットをゴム系接着剤で固定します。

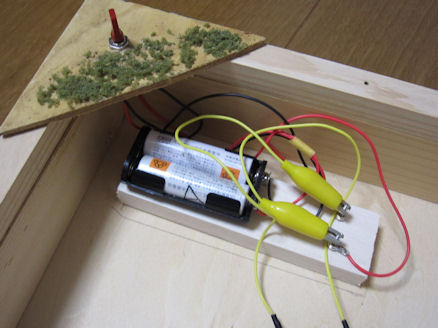

topics ターンテーブル駆動部

乾電池で駆動する方式をとっています。 ターンテーブル側とはイモムシクリップで接続します。

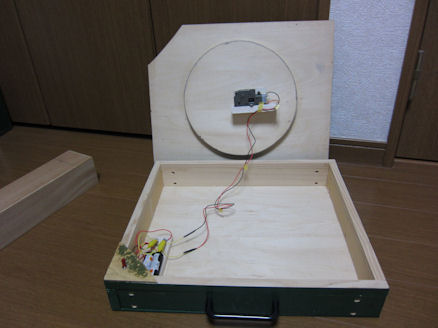

topics ターンテーブルを開くと

ターンテーブルの外枠と上部に分かれます。

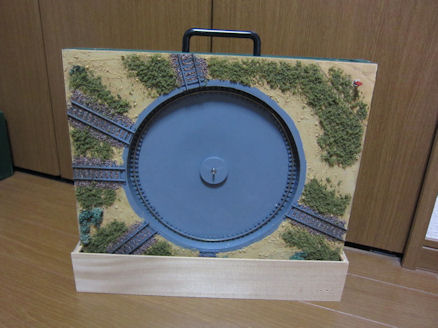

topics ターンテーブルの置き場

下側にカバーをつけて縦置きにして置いておきます。

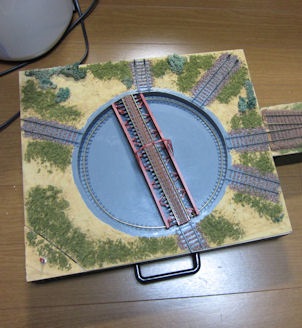

topics ターンテーブルと他のモジュールとの接続

HNモジュール規格での接続を想定しています。 端っこのモジュールですね。 尚、ターンテーブルは可動はしますが、原則ダミーです。
