「キハ２４」加工＆塗装報告

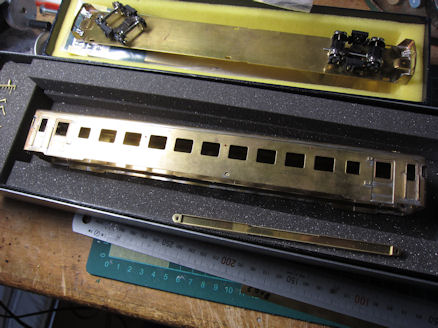

キハ２４の仕掛り品 キハ２４を中古で購入したもので仕掛り品を長いことストックしていました。 フジモデル製のバラキットを組み立てたオークションで購入した車両です。 加工と塗装して完成させます 2018.3

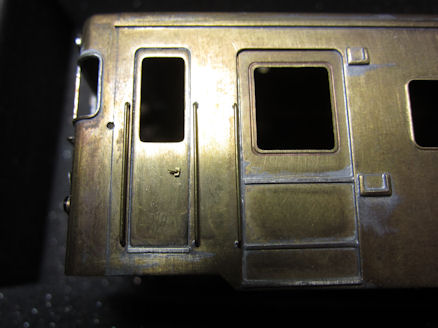

キハ２４仕掛り品の品質 仕掛り品ですが、いい状態もの車両です。 大きな加工はしませんが 下記のような改造をします。 ・タブレット受け取り付け ・前面エアーホース取り付け ・下回りMPギヤ化 ・DCC制御化 2018.3

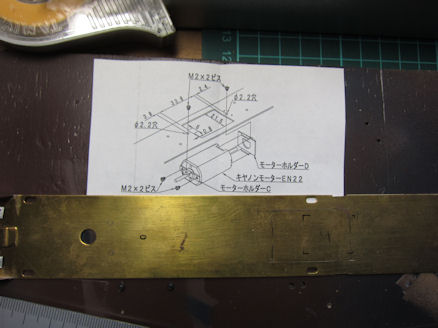

キハ２４のMPギヤ化 モーターはCanon製EN-22のモーターを利用します。 CN-16も検討したのですが、安定性と信頼性を湯煎しました。 MPギヤを使った走行とします。 モーターの取り付け位置をきまます。 2018.3

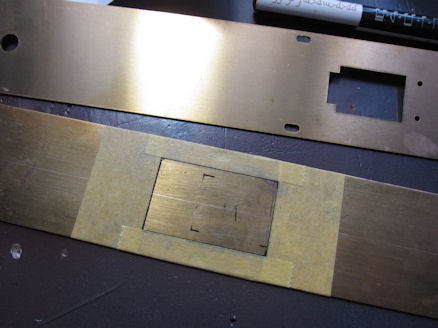

キハ２４の床板 床板は初めからついていたものなのでEN-22モーターを入れるための穴を 抜きます。 2018.3

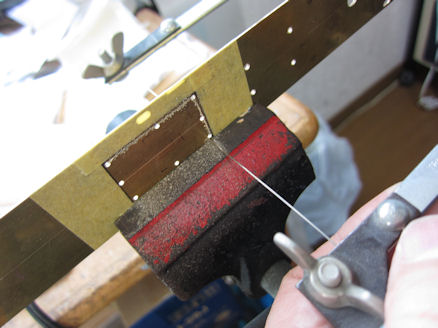

キハ２４の床板（２） 糸鋸で切り抜いていきます。 2018.3*

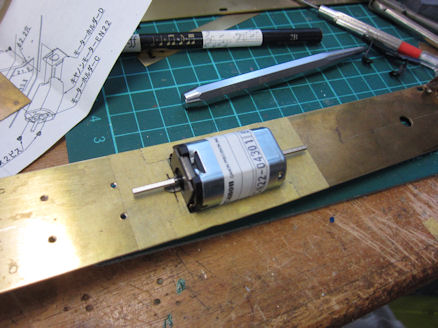

キハ２４のモーター取り付け モーターEN-22を固定します。 2018.3

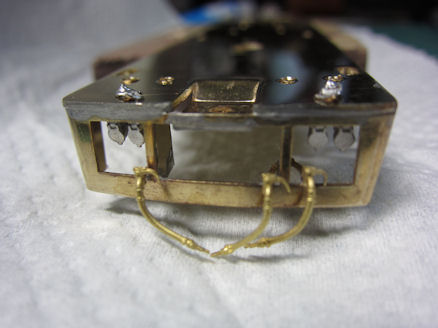

キハ２４のエアーホース（１） エアーホースは前面のスカートにハンダで直付けをするのですが、今回は間に真鍮板を 挟みました。 2018.3

キハ２４のエアーホース（２） スカートの間に板をつけたので取り付け強度を上げました。 2018.3

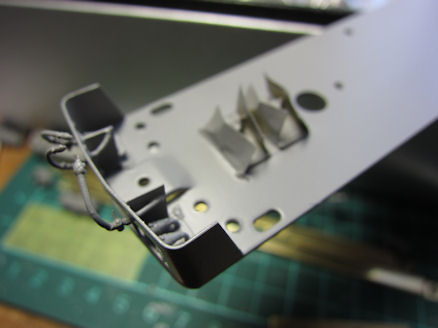

キハ２４のグレー塗装（１） 下回りはエアホースちょり付けた後でグレーの塗装をしておきます。 エッチングプライマーはアサヒペンのSprayスチールグレー52を使いました。 2018.3

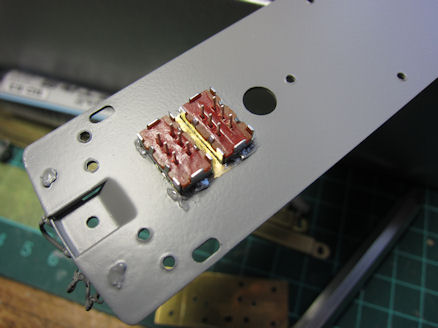

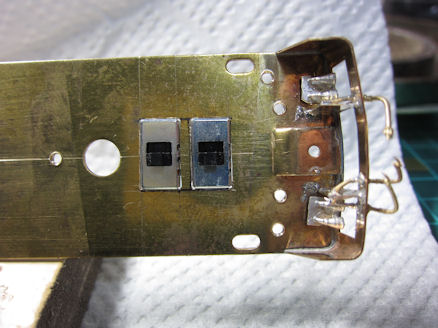

キハ２４の　DC＆DCC切替スイッチ（１） マスキングを剥がして6PINのスイッチを２つ取り付けています。 2018.3

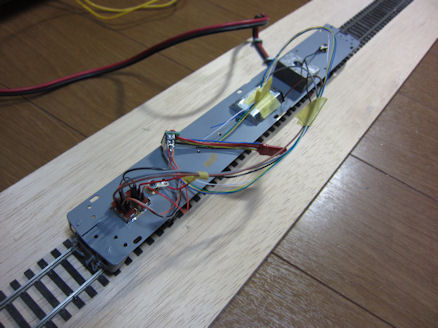

キハ２４の　動作テスト DCCの配線を終わらせてからテスト運転を実施しました。 2018.3

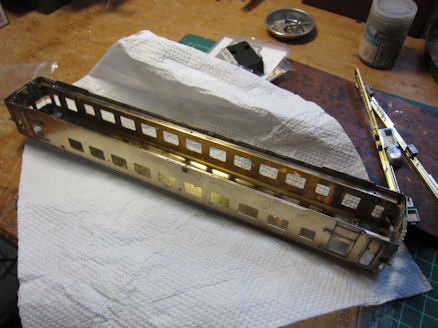

キハ２４の　塗装準備（１） 塗装の準備として下塗り準備を行います。 サンポールとクレンザーで車体をピカピカにさせます。 2018.3

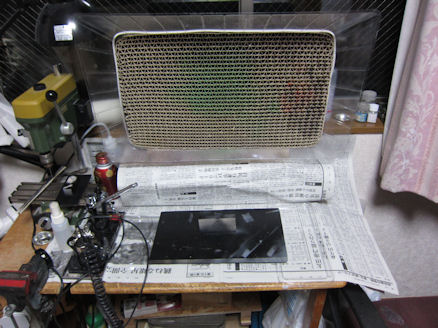

キハ２４の　塗装準備（２） 室内でエアーブラシ塗装の準備をします。 2018.3

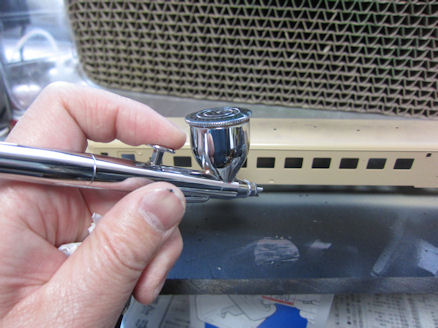

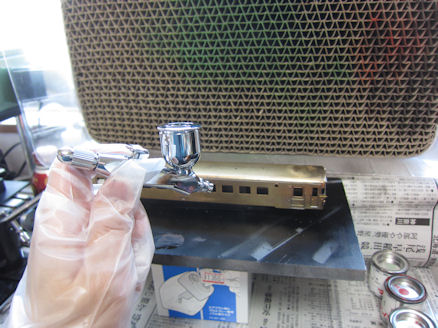

キハ２４の　塗装（１） エアーブラシは２本使いました。１本はエッチングプライマー用です。 今回はマッハ製のミッチャクを使いました。 2018.3

キハ２４の　塗装（２） 塗装用のエアーブラシでまず　クリーム４号を塗装します。 2018.3

キハ２４の　塗装（３） クリーム４号→朱４号→クリーム４号→灰色の順番で塗装します。 クリームの２回目は塗り残しを補助するためのものです。 2018.3

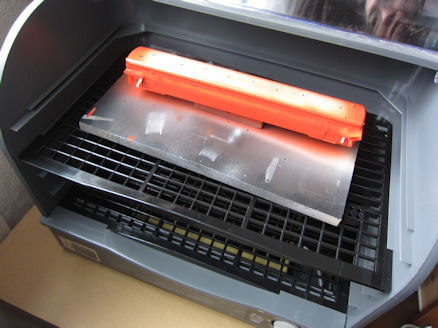

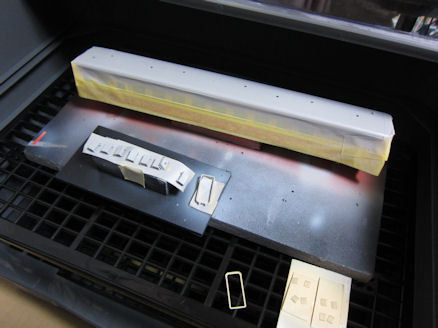

キハ２４の　塗装（４） ドライBOXを使いました。ほこりを防ぐことと乾燥のスピードアップが目的です。 ただ、色を変えるのに１日かけています。 2018.3

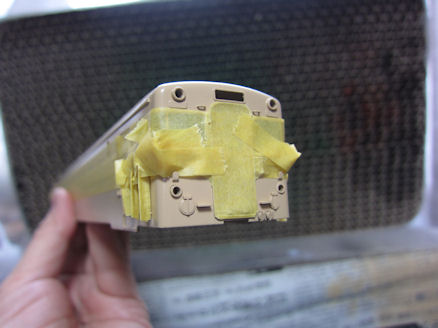

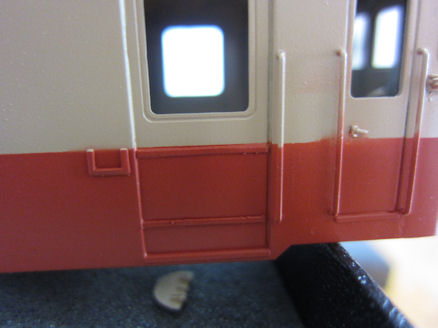

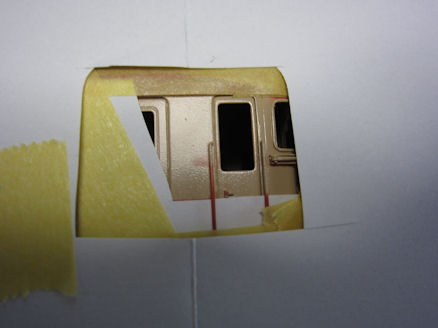

キハ２４の　塗装（５） 塗装のクリームの２回目は塗り残しはこんな感じです。 マスキングに時間をかけても発生します。 2018.3

キハ２４の　塗装（６） 塗り残しの部分にクリーム４号を再度塗り直します。 2018.3

キハ２４の　塗装（７） グレーを塗ったあと乾燥させます。 2018.3

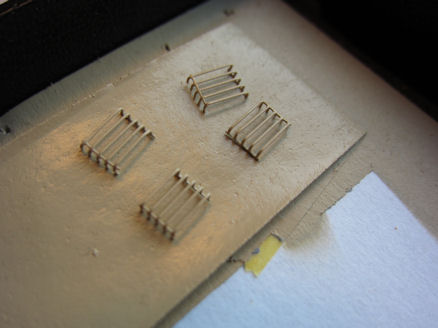

キハ２４の　タブレット保護柵 エンドウ製キハ５８用のタブレット保護柵をカット＆曲げて作成しました。 2018.3

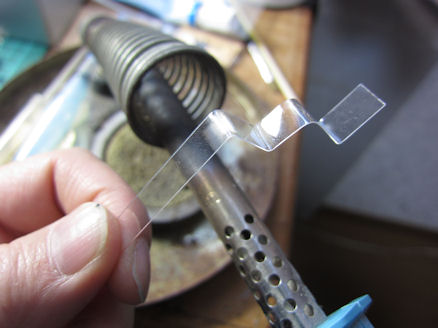

キハ２４の　ガラス 塗装の準備として下塗り準備を行います。 サンポールとクレンザーで車体をピカピカにさせます。 2018.3

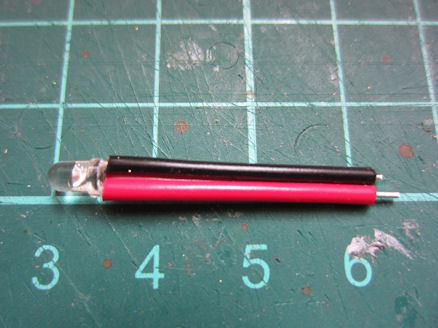

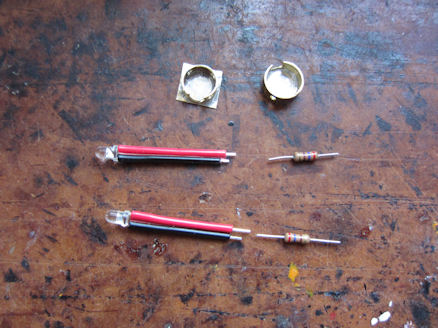

キハ２４の　LED化（１） LED電球色を使います。 黒と赤のコードの銅線を抜いてそれに差し込みます。 2018.3

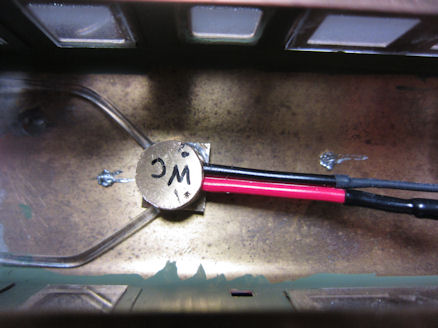

キハ２４の　LED化（２） LEDは丸い真鍮パイプの中に光源を入れます。 2018.3

キハ２４の　LED化（３） LEDを丸い筒の中にいれて光ファイバーでヘッドライトを点灯します。 2018.3

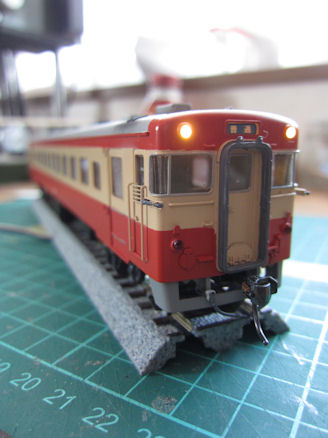

キハ２４の　LED化（４） DCCで点灯テストを実施しました。 2018.3

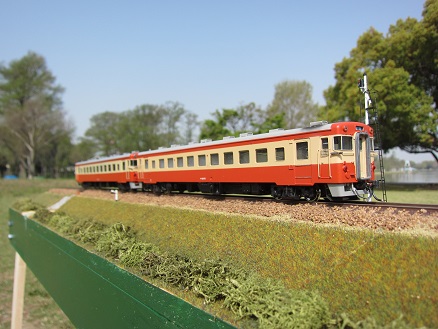

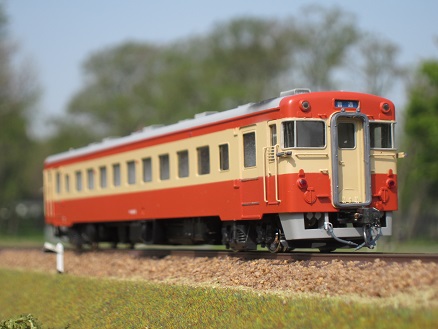

キハ２４ 完成の撮影（１） 近くの公園でHNモジュールを使って撮影を行いました。 2018.4

キハ２４ 完成の撮影（１） キハ２４は２両並べての撮影も行いました。 2018.4
