Last update 2014/02/02
 |
転轍機 標識灯（０）

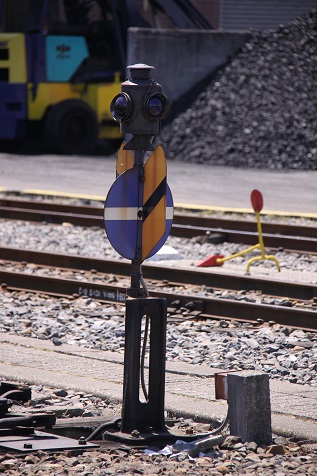

日本のローカル線の情景で登場する転轍機の標識灯をつくることにします。 実物なこんなものです。サイズはいろいろあるようです。 |
 |
転轍機 標識灯（１）

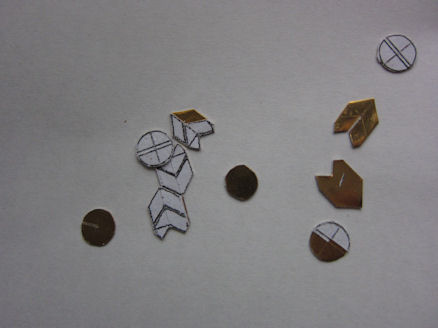

まず、羽根ですが0.25mm厚の真鍮版に実物サイズの紙をボンドで貼りつけておきます。 そのあと、その線に沿ってハサミで切り出します。 |
 |
転轍機 標識灯（２）

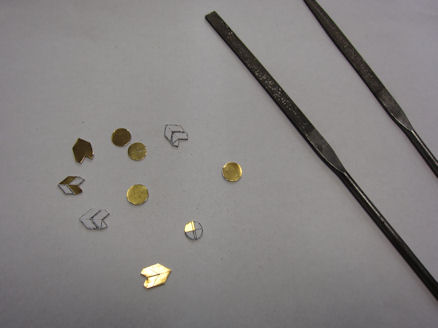

ヤスリで形を整えます。特に丸にするのが面倒です。プレスで抜いた部品を探してもありません。 |
 |
転轍機 標識灯（３）
羽の部分は糸鋸で半分切りこんで合わせます。 |
 |

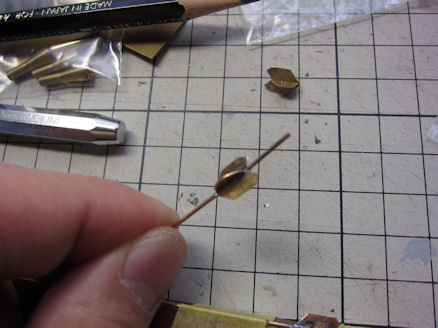

転轍機 標識灯（４）

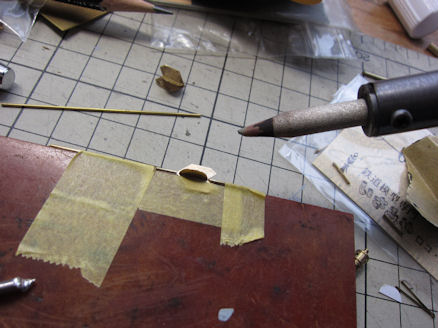

羽根に0.8ｍｍ真鍮パイプを半田づけします。羽根と支柱を結合する位置決めはベーク板の角を使います。 |
 |
転轍機 標識灯（５）
半田でつなげますが、イモづけなので強度が弱いです。 パイプで補強する予定です。 |
 |

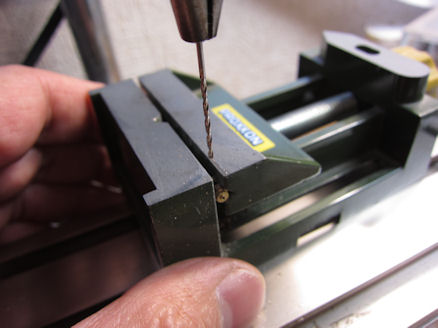

転轍機 標識灯（６）

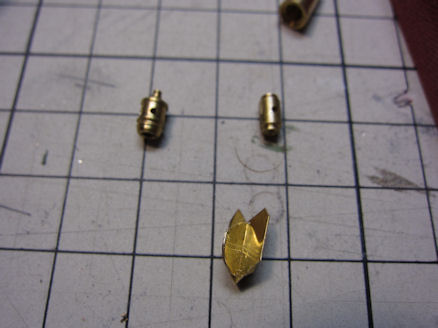

カンテラに１ｍｍのドリルで穴をあけて、貫通させます。 ランプを４方向に取り付けるためのもです |
 |

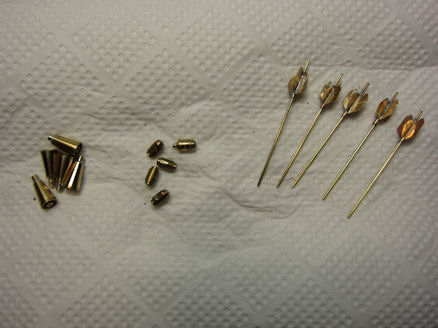

転轍機 標識灯（７）
真鍮で作った部品を並べてみます。まとめて５組作ります。 円錐形の台座はなんだかわからない部品をカットしています。 |
 |
転轍機 標識灯（８）

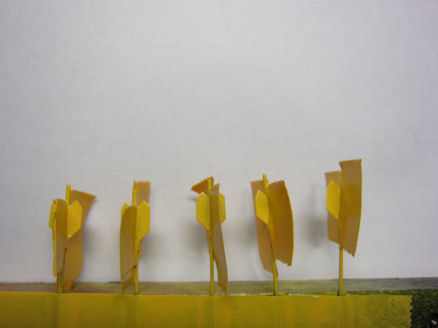

まずエッチングプライマーのスプレーの吹き付けをして、そのあと白のラッカースプレーを全体にしたあと 黄色のラッカースプレーで塗装します。マスキングテープをしておきます。 |
 |

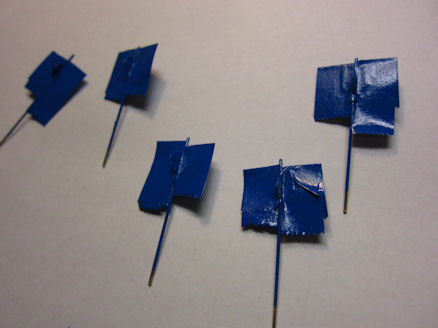

転轍機 標識灯（９）
黄色のあと、白帯を残すための細いマスキングテープをしたあと、黄色部分をマスキングしてから 青のタミヤのプラ用ラッカースプレーで塗装します。 |
 |
転轍機 標識灯（１０）
一通り塗装した後、マスキングテープをはがします。黄色を2度塗りを行います。 |
 |

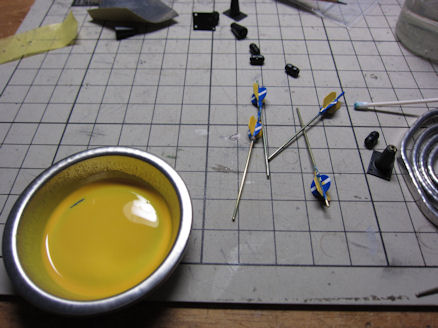

転轍機 標識灯（１１）

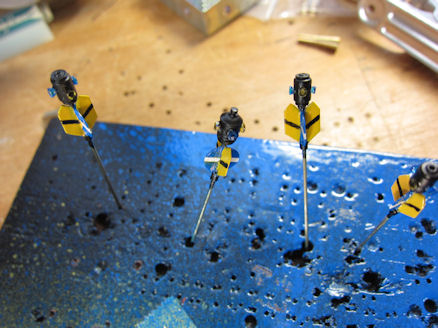

黄色地の黒帯はエナメル黒をつかいますが、はみ出ないようにマスキングテープを貼っておきます。 筆塗で黒を塗っていきます。 |
 |

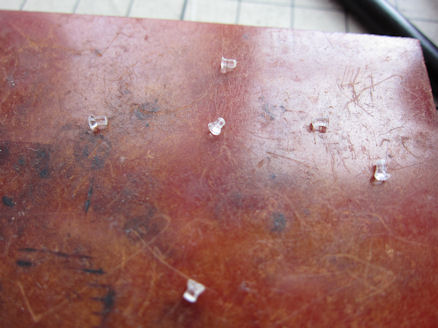

転轍機 標識灯（１２）
ランプのガラス球は1ｍｍ光ファーバー線を2.5ｍｍの長さに切って、はんだゴテにあてて先端をふくらまします。 |
 |

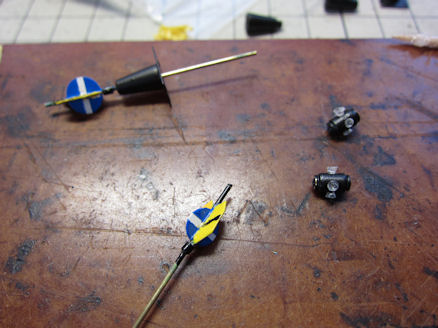

転轍機 標識灯（１３）
ランプ球をランプ本体に差し込みます。 |
 |
転轍機 標識灯（１４）
真鍮で作った部品を並べてみます。まとめて５組作ります。 円錐形の台座はなんだかわからない部品をカットしています。 |
 |
転轍機 標識灯（１５）

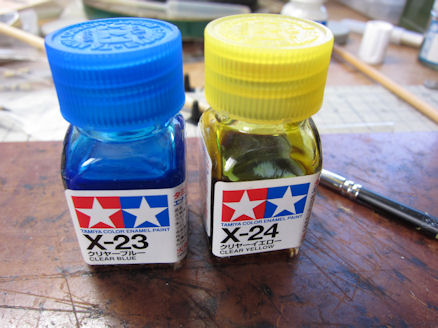

ランプ球にはクリアブルーとクリアーイエローを筆塗りを行います。 |
 |

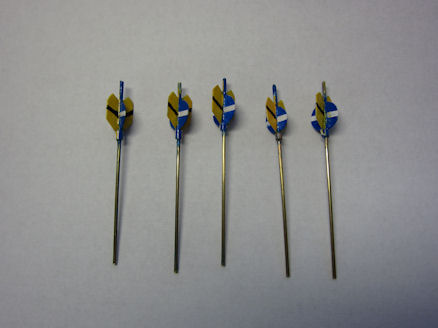

転轍機 標識灯（１６）
とりあえず転轍機 標識灯は組立完了です。 |
