増毛駅２モジュール案（１）
増毛駅の駅舎を中心とした秋の情景の駅の反対側を作り込みます。 モジュールの増設のテーマは １）終着駅としての「増毛駅」完成のモジュールであること。 ２）本物と同様機関車の入れ替えを実施する。 ３）オロロンの海岸線の一部を表現すること。 ４）腕木信号機を作動させます。 ５）ポイントを２つ動作させます。 ６）駅の照明を点灯させます。 ７）蒸気機関車の機関庫の周りを表現させます。 2017.4 |
 |

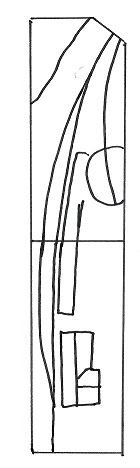

増毛駅２モジュール案（２）
モジュールの隣には日本海のオロロン海岸を連想させるようにします。 直線でなく右にカーブさせることで変化をつけます。 そのためカーブポイントを利用することにします。 2017.4 |
 |

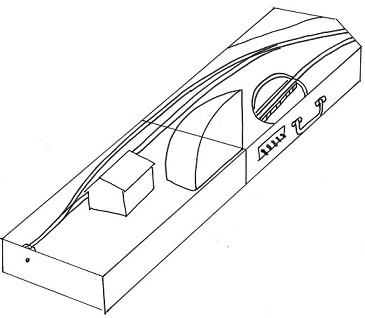

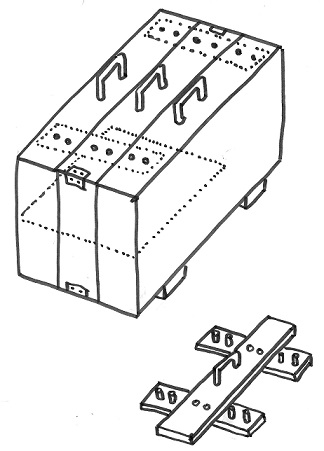

増毛駅２モジュール案（３）
合同運転会に持参しやすいように工夫をします。 ・２つのモジュールを合体させ、あいだにもう一つ木枠を使います。 ・モジュールの中に脚と山、駅舎を格納できるようにします。 2017.4 |
 |

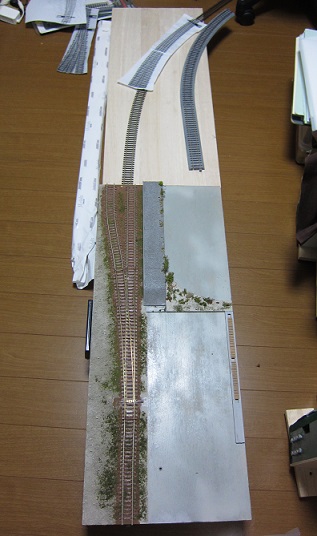

増毛駅２モジュール案（４）
現在の増毛駅モジュールに隣接して、仮に線路を配置してみました。カーブポイントはまだ未購入なので 紙に印刷したものです。サイズは740×300×73ｍｍ。 2017.4 |
 |

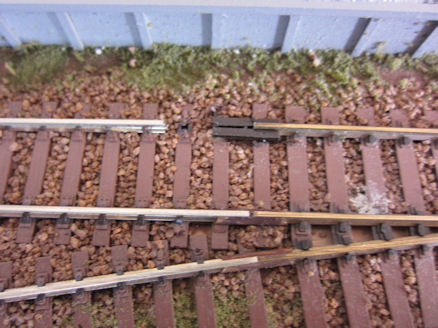

線路 絶縁ジョイント取り付け（１）
増毛駅モジュールのポイントにギャップを入れます。絶縁のジョイントを入れるため レールをペンチでグリグリ引っ張ります。 2017.5 |
 |
線路 絶縁ジョイント取り付け（２）
絶縁ジョイントをとりつけて、レールを元の位置に戻します。 また芋クリップを新たにとりつけました。 2017.5 |
 |

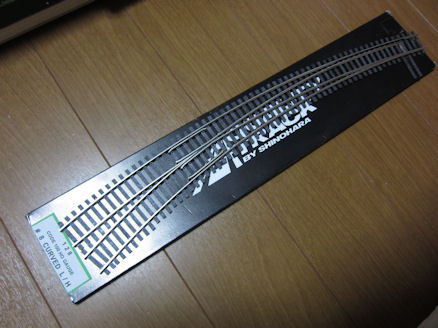

線路 カーブポイント（１）
カーブポイントは篠原製８番の左 100番を2800円でイモン池袋店で購入。材質は洋白です。 2017.5 |
 |
線路 カーブポイント（２）

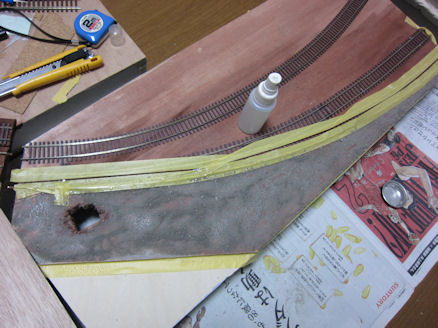

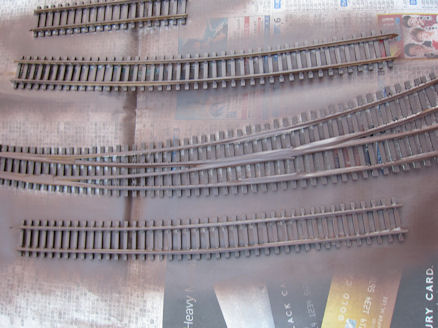

線路には6ｍｍマスキングテープでレール上部をマスキングしたあとで スプレーは東急ハンズのコーヒーブラウンを吹き付けました。 2017.5 |
 |

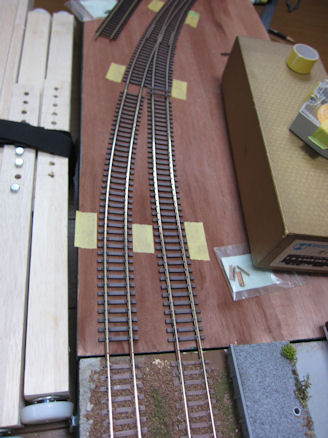

線路 カーブポイント（３）
線路を配置して仮の位置にレールを切って配置します。 レールは100番ピコ製です。 2017.5 |
 |

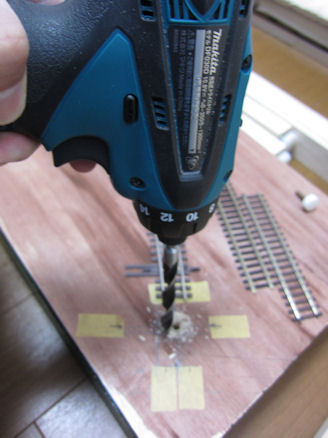

線路 カーブポイント（４）
ポイントマシンを取り付ける場合、予めドリルで10ｍｍ穴を開ける必要があります。 電動ドリルで位置を決めて開けます。 2017.5 |
 |

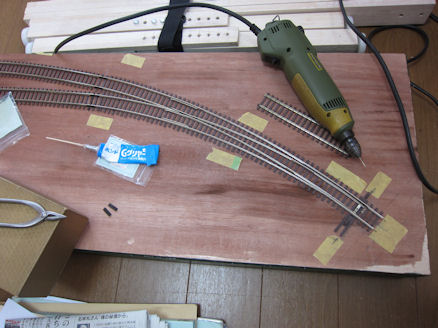

線路 カーブポイント（５）
線路をイヌ釘とゴム系接着剤でで固定します。 犬釘は0.8ｍｍドリルで予めレールに穴を開けておきました。 2017.5 |
 |
配線（１）

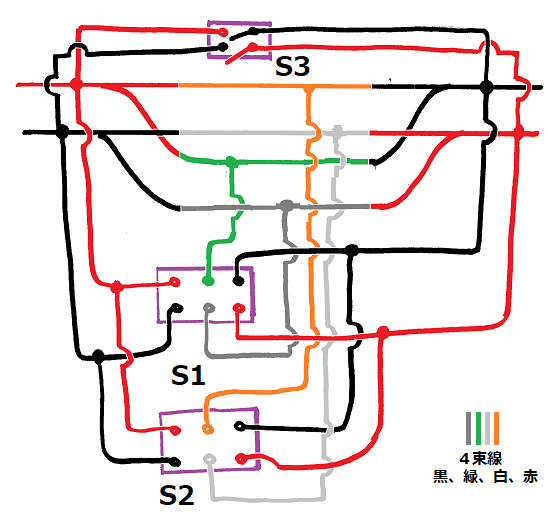

２つのモジュールの配線はこんな感じ。ごじゃごじゃしています。 S1が本線の制御選択スイッチ、S2が入れ替え線の制御選択スイッチ、S3は終着駅用スイッチです。 2017.5 |
 |

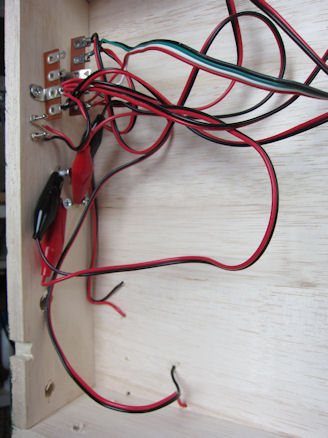

配線（２）
増毛モジュール側の配線で 中継としてはラグ板を使いました。もうごじゃごじゃしています。 赤と黒のイモムシグリップはHNモジュール規格に従っています。 2017.5 |
 |

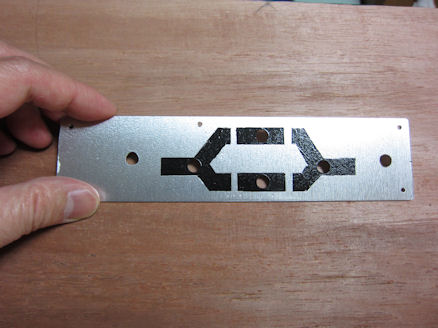

配線スイッチ盤（１）

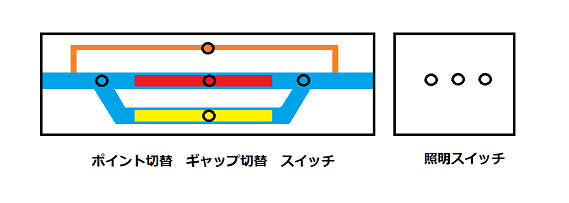

スイッチ盤のデザインはこんな感じにしようと思ってましたが... 2017.5 |
 |

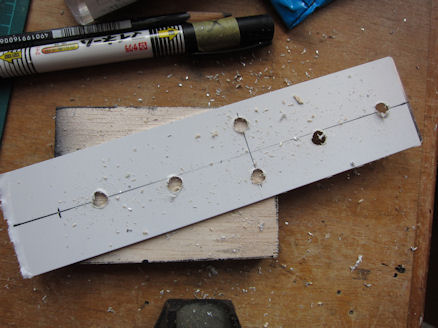

配線スイッチ盤（２）
スイッチ盤はアルミの板を使います。 スナップスイッチの穴は６ｍｍなのでその穴を電動ドリルで開けます。 2017.5 |
 |
配線スイッチ盤（３）
スイッチ自体が色わけしてあるので、ベースは黒としました。 黒はいさみやのカラープライマー黒で筆塗りをして、そのあと黒のラッカースプレーを吹き付けました。 アルミは磨きませんでしたから？塗装の定着は悪いでした。さらにクリアーラッカーをその上に塗りました。 2017.5 |
 |

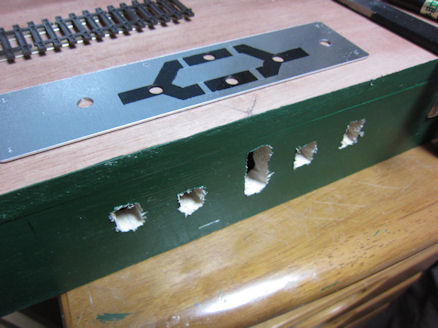

配線スイッチ盤（４）
スイッチの配線を通る穴を台枠に開けておきます。 スイッチの種類によってサイズが異なります。 ナベ型の木ネジで固定します。 2017.5 |
 |
配線スイッチ盤（５）

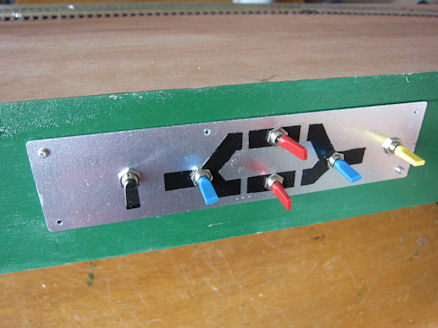

アルミ板のスイッチ盤を台枠に取り付けます。 青：ポイントのスイッチ 赤：区間のスイッチ 黄：信号機 黒：終着駅/中間駅の切替 赤のスイッチのみ配線しました。 2017.5 |
 |

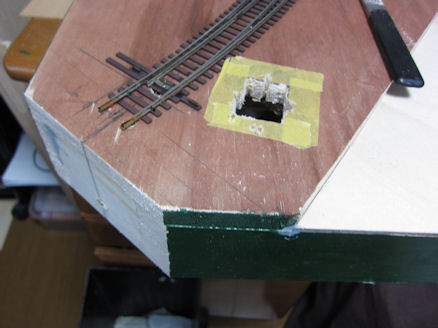

台枠カット（１）

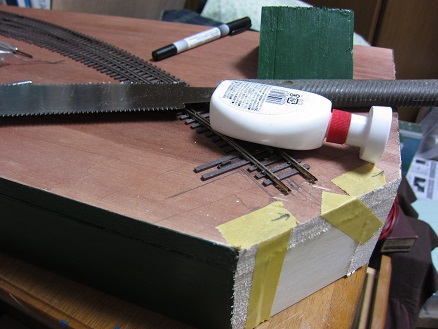

カーブポイントの部分の角をノコギリで慎重にカットしました。このあと線路の結合部分なので板を貼ります。 2017.5 |
 |
台枠カット（２）

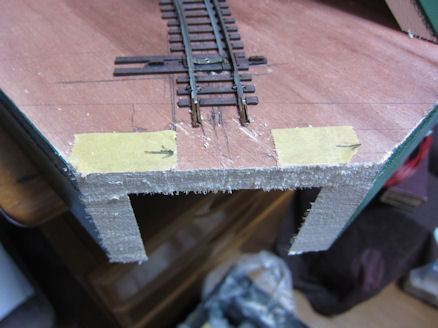

カーブポイントの部分の角を板で埋めました。木工ボンドで固定しています。 2017.5 |
 |
配線（３）

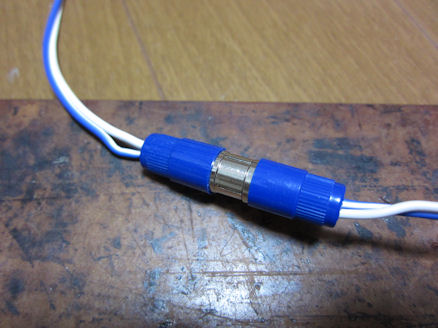

隣のモジュールとのポイントとの接続は他と区別するために 写真のコネクタを使いました。 2017.5 |
 |

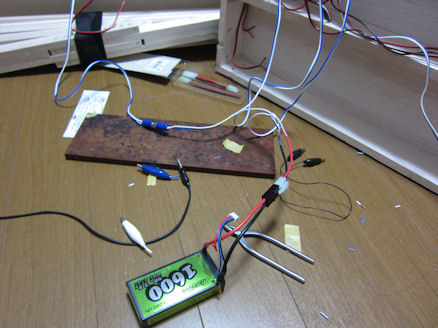

配線（４）
ポイントマシンの電源はラジコンのバッテリーを使うことにします。 いろいろ動作テストをしましたが、ちゃんと動いてくれます。 2017.5 |
 |

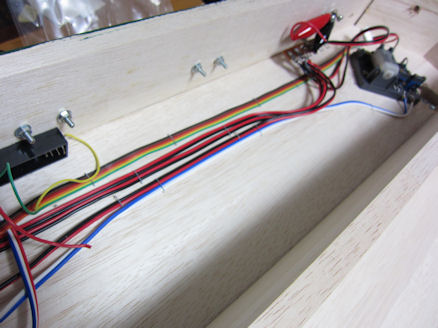

配線（５）
ポイントマシン、線路の通電、腕木信号機のポイントマシンの動作確認した後、 ごちゃごちゃした配線を整理しました。ホチキスの針で固定しています。 2017.5 |
 |

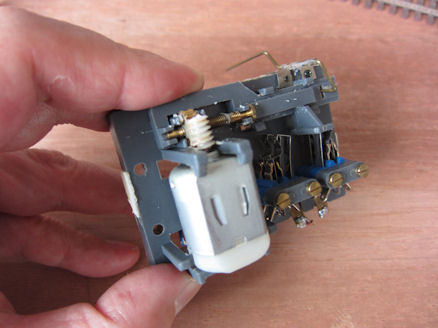

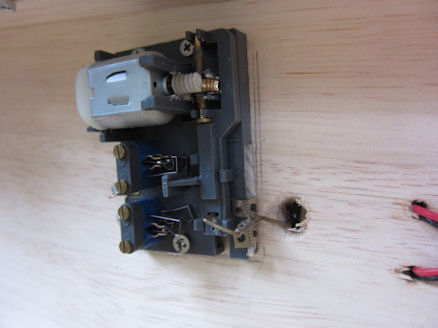

ポイントマシン（１）
スローアクションのモーター駆動式を採用しています。 これは所有の固定レイアウト製作時から腐れ縁です。互換性のためにこれを採用しています。マシンは現在も販売されていますが、新旧で機構が異なっています。 最近の外国製の音の静かなものも販売されていますが、サイズだけがモジュールにマッチしませんので、相変わらずこの方式をつかっています。 2017.5 |
 |
ポイントマシン（２）
コルク道床を木工ボンドをピンで固定して接着します。 2017.5 |
 |
腕木信号機（１）
コルク道床を木工ボンドをピンで固定して接着します。 2017.5 |
 |

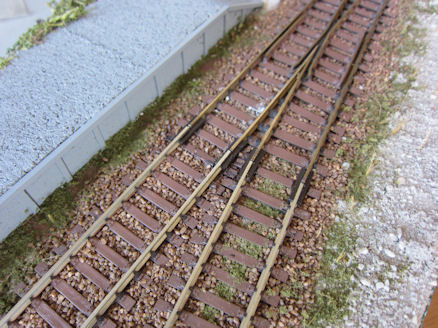

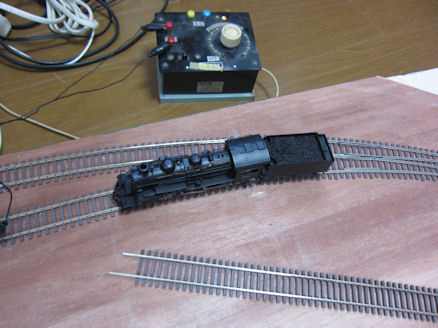

線路（１）
ポイントは走行安定性向上のために８番を使っています。 車両として不安定なSLの走行テストをしておきます。 2017.5 |
 |
線路（２）
コルク道床を木工ボンドをピンで固定して接着します。 2017.5 |
 |
線路（３）
コルク道床を木工ボンドをピンで固定して接着します。 2017.5 |
 |

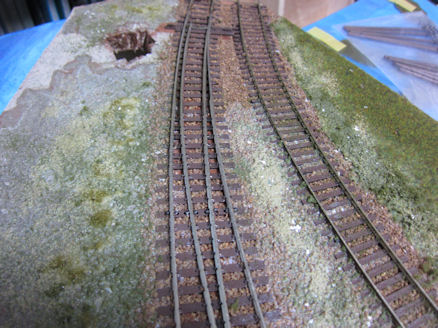

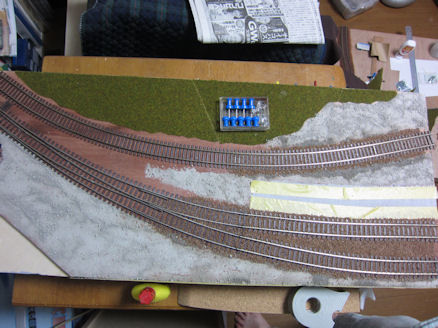

仕上げ（１）
線路にバラストを敷いた後、草をボンドで固定しておきます。 2017.7 |
 |
仕上げ（２）
脚をつけてHNモジュールとして運転会に参加しました。 2017.7 |
