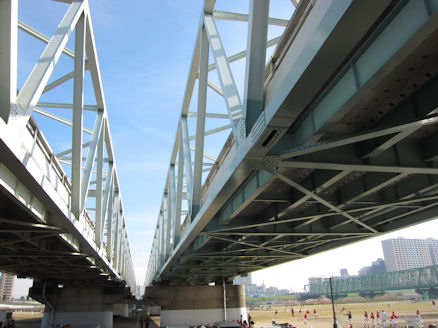

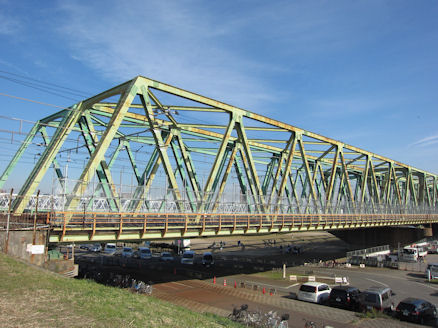

実際のトラス鉄橋
実際のトラス鉄橋を見にいってきました。このへんは複線ばかりしかありませんが。 2013.12 |
 |

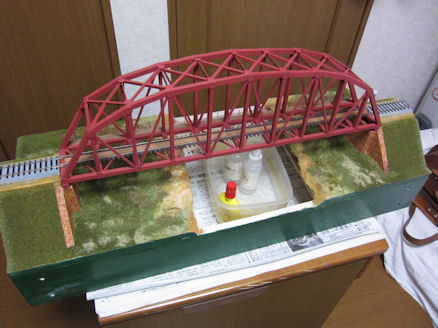

上部組立あげ（１）
築堤に橋を渡してみます。寸法はぴったりです。 2013.12 |
 |
上部組立あげ（２）
水色の紙をカットして絵具で緑色を適当に混ぜて筆書きをします。なみいたくん＋紙＋べニアを 木ねじで固定します。 2013.12 |
 |

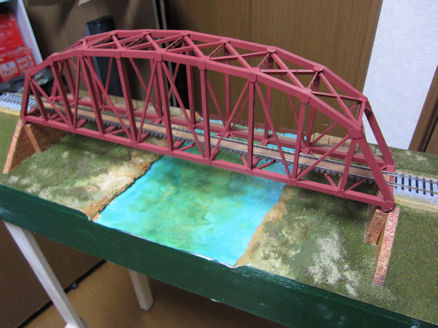

上部組立あげ（３）
河の色をつけたところで橋を渡します。ギミックは後づけをします。 2013.12 |
 |

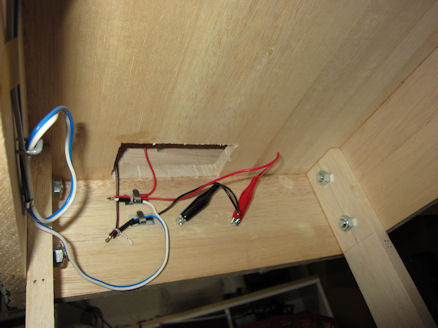

配線
赤と黒のイモムシクリップを使いますが、内側に仮固定する木ねじをつけます。 両側の線は白と青のリード線でつなぎます。 2013.12 |
 |

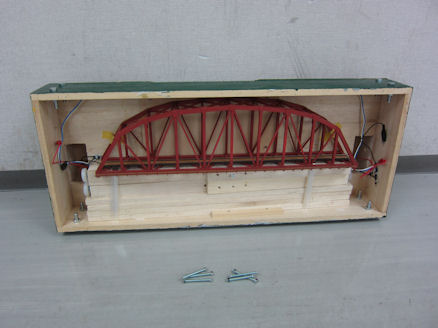

組立て方（１）
トラス橋と足の格納方法はこんな感じ。 足をひもで結わいてその上に橋を固定します。橋の幅が大きく一部出っ張ります。 2013.12 |
 |

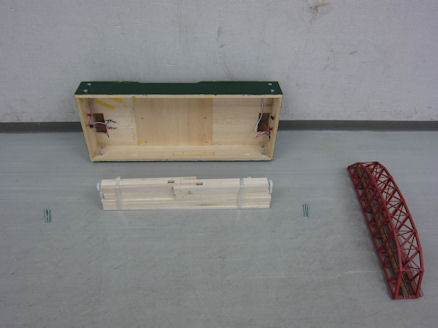

組立て方（２）

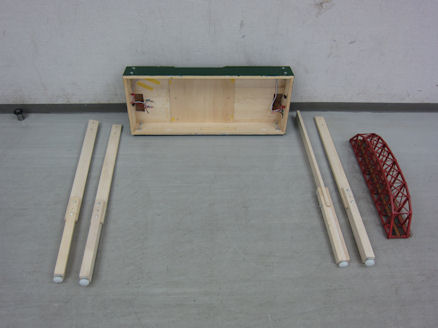

上部の台枠から 橋と足を取り出します。 2013.12 |
 |

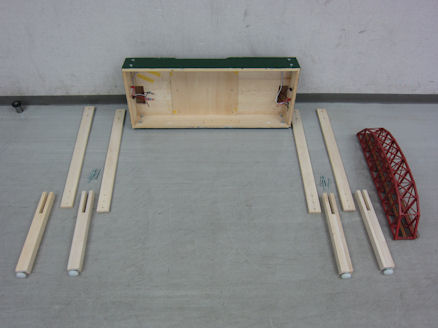

組立て方（３）
足をばらします。足は格納重視で２段式としています。 2013.12 |
 |
組立て方（４）
足は２段式を組立てます。５ｍｍボルト＆ナットで固定します。 2013.12 |
 |
組立て方（５）
足と台枠の結合は８ｍｍボルトとナットを使います。 橋は後で取り付けます。 2013.12 |
 |

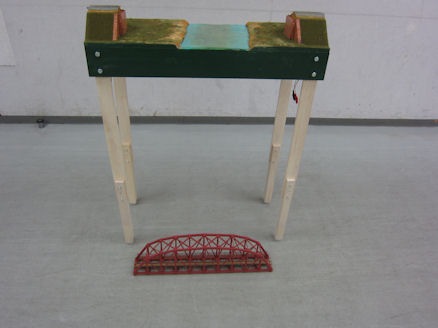

組立て方（６）

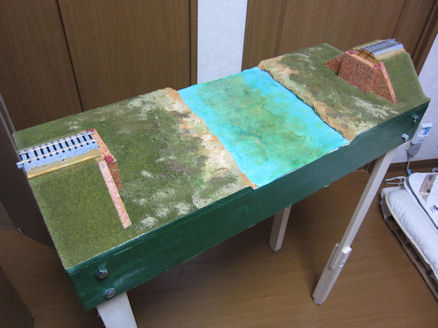

自立型の台枠の組立完了です。 2013.12 |
