プレートガーター（１）
プレートガーターの側面は25×150×0.3ｍｍの真鍮板を使います。 というかなぜか手頃なっものがあったのです。なぜか？ 紙製にして軽量化を考えることもありえたのですが、やめておきす。 2014.8 |
 |
プレートガーター（２）

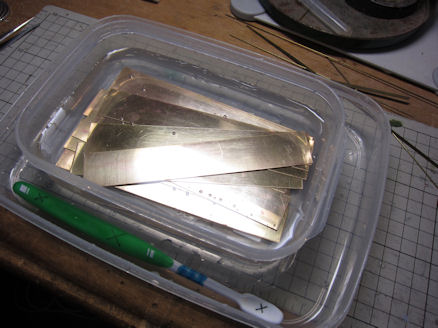

真鍮板はかなり前のものなのでサンポール入りの水に漬けてそのあとクレンザーで 磨きます。 2014.8 |
 |
プレートガーター（３）

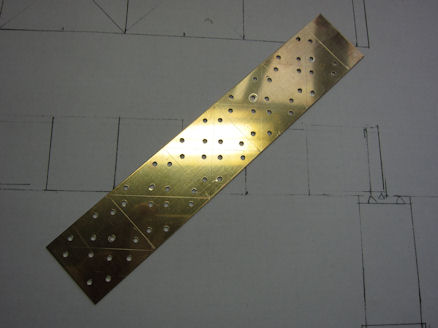

プレートガーターの仕切り版を作ります。 ４枚半田づけを確実にするため随所に穴をあけました。 あまり意味がありませんでした。４枚とも穴をあける必要はありません。 2014.8 |
 |
プレートガーター（４）

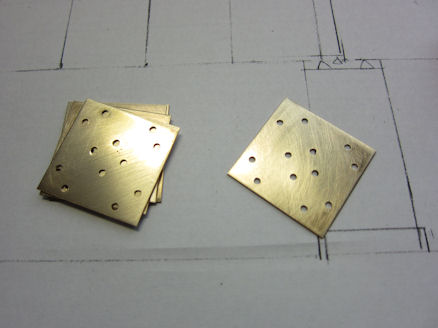

正方形25×25ｍｍを４枚半田づけをします。 一番上の板だけ穴を開けます。 2014.8 |
 |
プレートガーター（６）

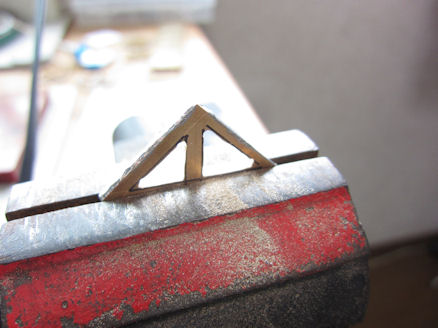

ヤスリでシコシコ削っていきます。 2014.8 |
 |
プレートガーター（７）

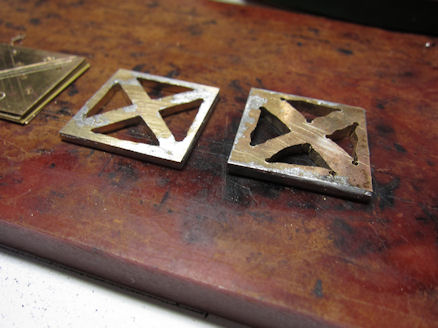

仕切り板は糸鋸でくりぬいて、さらにヤスリで削っていきます。 本来はアングルで交差させますが、いつも精度がでないのでこの方法としています。 2014.8 |
 |
プレートガーター（８）

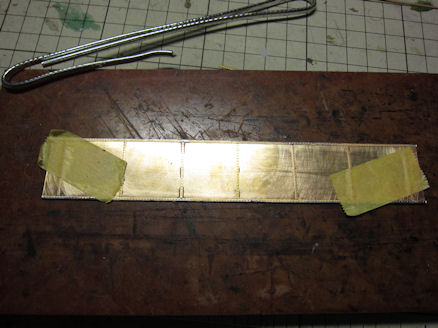

プレートガーターの側面は0.3ｍｍの真鍮板です。 本物はもっと長いのですが、たまたま材料が大量にあった？のでのこ長さとしています。 リベット付のエコー製のエッチングのシルペッダーを半田づけします。 真鍮板に0.8ｍｍの穴をあらかじめあけておきます。 2014.8 |
 |
プレートガーター（９）

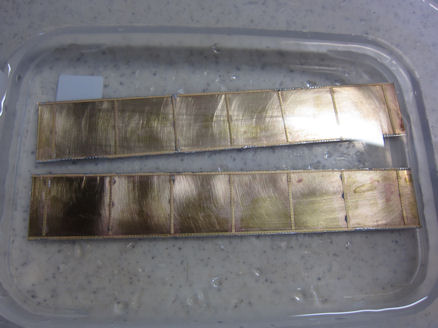

半田づけをした後は水で洗います。 2014.8 |
 |
プレートガーター（１０）

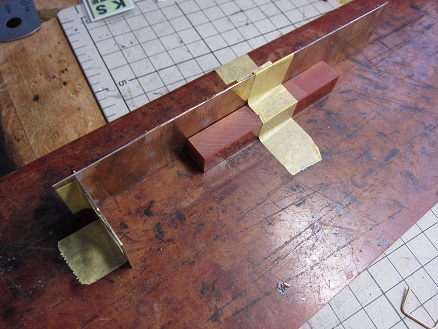

1ｍｍあるいは1.2ｍｍの真鍮帯板を直角に半田半田づけをした後はベークライトのブロックを使って マスキングテープで微調整して固定します。2014.8 |
 |
プレートガーター（１１）

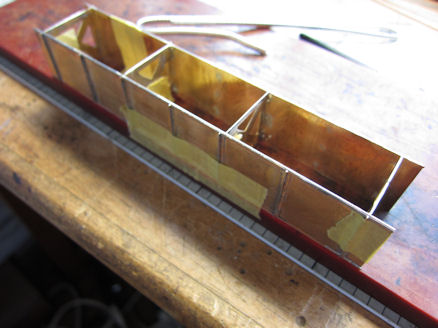

半田は仮に固定してから、歪みがないことを確認して本組みをします。 これを５つ作るのはきついです。 ！2014.8 |
 |
プレートガーター（１２）

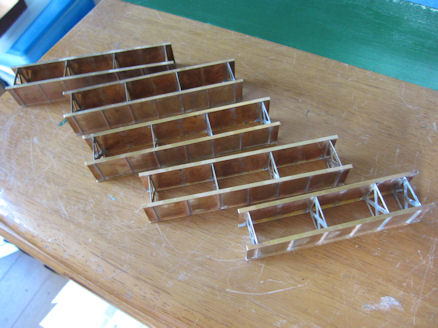

写真を撮る余裕がありません。半田組立が完了。 2014.8 |
