Last update 2007/01/07
 |

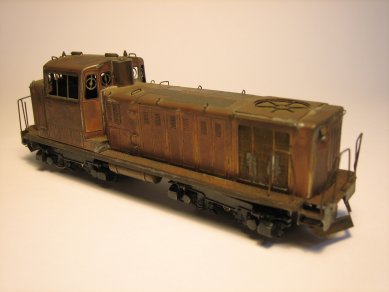

ＤＤ１６の現物
しなのマイクロ製エッチングを組み立てた中古品ですが、かなりいい状態です。 |
 |
ＤＤ１６の現物
プロポーションもゆがみもなくいいものです。 |
 |

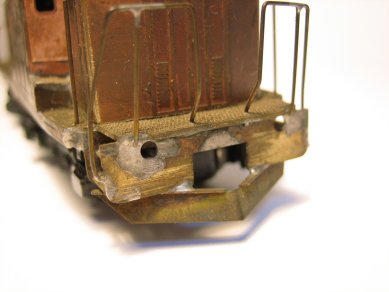

車体前面
エアーホースや電灯まわりができていません。 |
| 追加項目は？
エアーホース、ライト関連、手すりのゆがみ、ナンバープレート |
 |

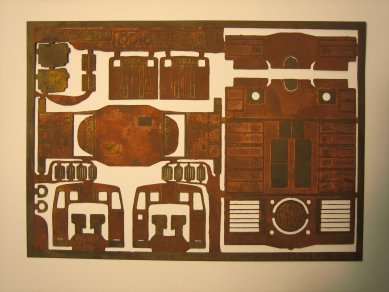

エッチング板
もともとはのの写真のようなエッチングからできています。 |
 |

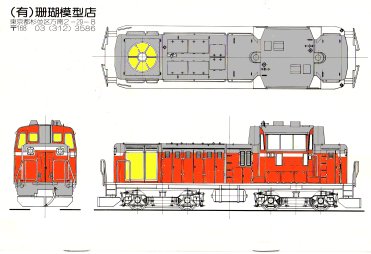

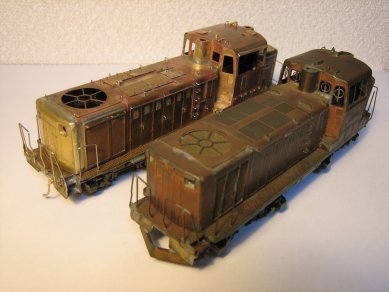

もう１両のＤＤ１６
珊瑚模型製ＤＤ１６のバラキットと並べてみました。 |
 |

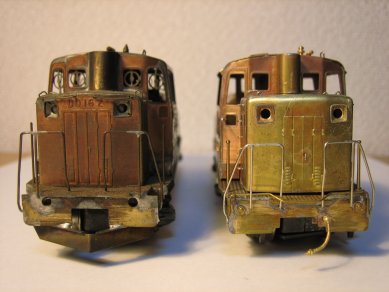

正面から見て
２両並べると微妙に違います。 |
 |

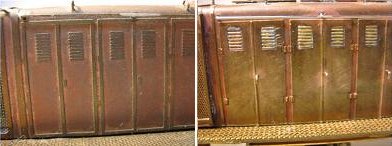

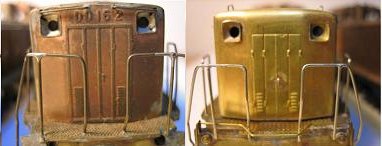

エッチングの表現（１）
でこぼこの表現が異なっています。 |
 |
エッチングの表現（２）
こちらも、でこぼこの表現が異なっています。 |
 |

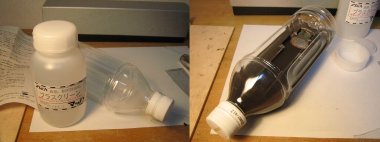

ブラスクリーン
銅のさびとり「ブラスクリーン」をペットボトルの一部を車両を入れるため ナイフで切って使いました。３分ですっかり液は黒くなりましたが、再利用ができるそうです。 |
 |

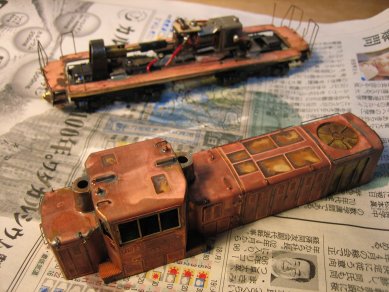

ブラスクリーン後
もともとの地色がでてきました。しっかり水洗いをしておきます。 |
 |

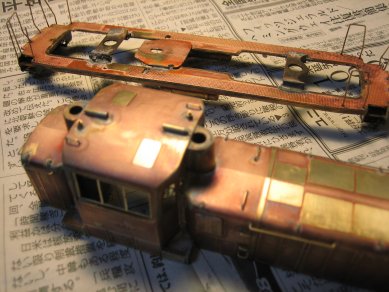

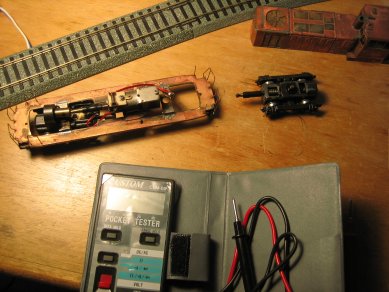

走行不良発生
塗装の前に走行テストをしたら、うまく動きません。 いろいろテスターなどで調べたら、ジョイントがゴムジョイントの中で つながっていました。そのためショートしていたようです。 ギヤの軸を２mmほど切りました。 |
 |
クレンザーとサンポール
ＨＰの記事から下処理としてクレンザー磨き、中性洗剤、サンポールつけをしているようなので それにならいました。 |
 |
下処理
お風呂用ハイターであらったのですが。 |
 |

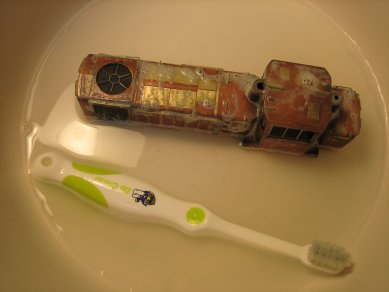

下処理
クレンザーで磨き直しました。 |
 |
塗装準備
同じ時期に ＤＤ１６が２両、キハ４６が１両、Ｃ５８が１両が順番待ちです。 このＤＤ１６が先陣を切ります。 塗装下処理は、クレンザー磨き―＞中性洗剤洗い―＞サンポールつけー＞プライマー吹きつけ。 塗装の順番は、灰色―＞朱色4号―＞白色の順番で進めます。 マスキングテープは 窓の旋回窓、ラジエター横＝長方形、上の円形 |
 |

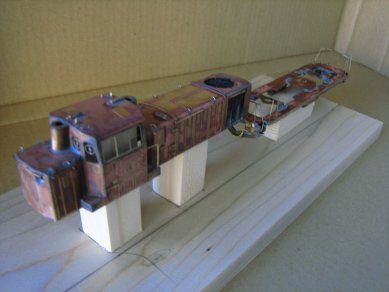

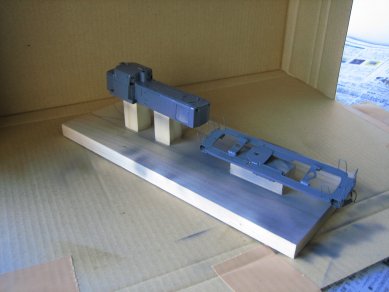

下処理
プライマーを吹きつけます。 塗装用に専用の台を木でつくりました。 |
 |

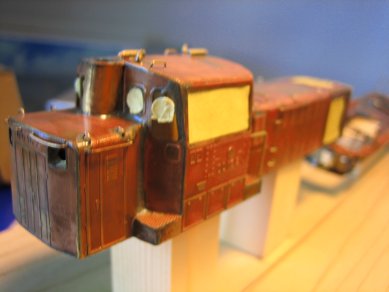

マスキング
上に塗ってしまうと大変な部分（窓サッシ、旋回窓、ライジエター）をマスキング テープで目張りしておきます。 |
 |
塗装
灰色からエアーブラシで吹きつけます。 |
 |

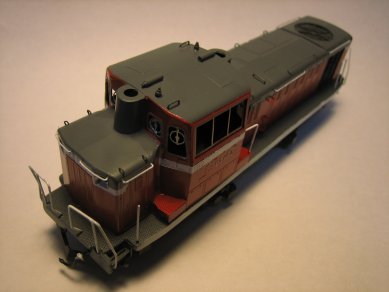

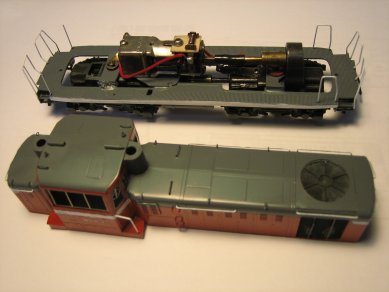

塗装完了
灰色ー＞朱色ー＞白色の順で塗装しました。 やはり白色ー＞朱色ー＞灰色の順で塗装すべきでした。 マスキングがかえって大変でした。 |
 |
試運転
下まわりにモーターと台車を装着して試運転。 両軸モーター駆動ではないのですが、それなりに動いてます。 ゴムジョイントは劣化しているようなのでシリコンチューブに変えました。 |
 |

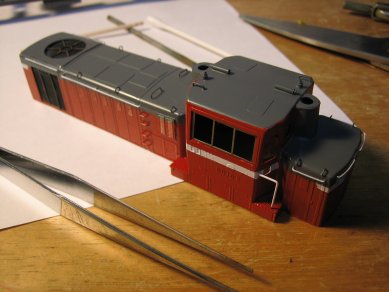

車体完成
細かな塗装を筆で仕上げていきます。 色帯はラッカーで手塗りしたあと、エナメルでさらに手塗りをしましたが 手でもった感触は最悪です。さわる部分のエナメルは今後さけます。 車体と胴体を合体させます。だいたい車体は完成ですが、電灯が残っています。 |
 |
ヘッドライト点灯
車体の前後には大きな鉛の重しブロックがあるため、豆電球と光ファイバーを使ってヘッドライトを光らせます。 |
 |

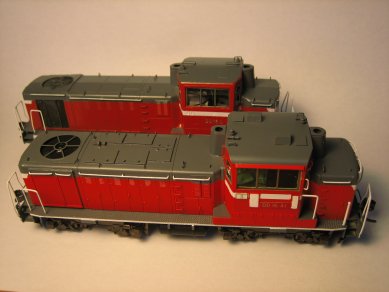

完成
電気関連や窓ガラスを取りつけて完成とします。 もう一両のＤＤ１６と並べてみました。 奥が完成車両です。 |
