「ＤＤ１３」(天賞堂製改造)製作報告

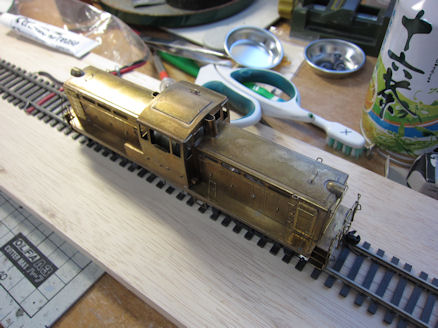

DD13 オークションで購入したＤＤ１３（１次型）天賞堂製。 生地完成品とおもわれるものでしたのでオークションで買ってしまいました。 音がうるさく動作にぎこちなかったですが、改造するつもりです。 オークションで１万円代で購入しました。 2014.10

ジョイント交換 古くなったゴムチューブをシリコンチューブに交換します。 左写真が古いチューブです。 2015.1.16

DD13のグリスぬり セラミックグリスをギヤに塗ってみました。 ジョイントとグリスの整備をすることでスムーズに走行できるようになりました。 モーター（EN-22)に交換を予定していましたが、ほんとスムーズなのでこのまま とします。 2015.1.16

エアーホース交換（１） 既存のエアホースは真鍮線にスプリング状の線をまきつけたものです。 半田ごてを当てて取り外します。 2015.1.16

エアーホース交換（２） ロストワックス製のエアーホースを取り付けました。 テールライトは穴があいているだけでしたので、手元にあった パイプ外径1.8ｍｍ内径1.5ｍｍを挿入しました。 2015.1.16

スノープロー スノープローをDD13の車体に取り付けるつもりで既存のSL用のスノープローと同じ ようなものを0.3ｍｍ真鍮板がら切り抜きました。 やすって曲げて作りましたが、走行に支障がでるため取付はやめることにしました。 2015.1.16

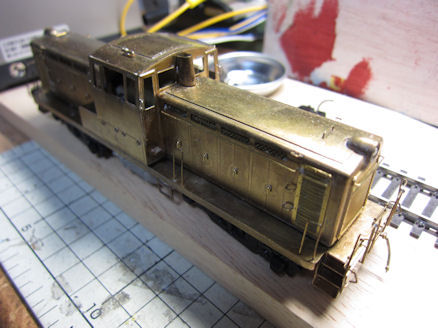

DD13全景 塗装前の全景です！ 2015.1.16

DD13塗装のため分解（２） 上回りの塗装する車体を分解！ 2015.1.17

DD13塗装のため分解（３） 下回りの台車回りを分解！ 2015.1.17

DD13塗装前 サンポールでブラシかけ、水洗いをして酸を落とします。 下地がクリアーラッカーがふかれている可能性があるためほどほどとしました。 2015.1.17

DD13塗装(1) まず、白のラッカーを塗ります。市販の缶スプレーを使いました。 缶スプレーは東急ハンズのSprey艶消しマットホワイトを使いました。 2015.1 このスプレーは比較的細やかな均一な塗装ができます。

DD13塗装(2) 手すりをあとで白で筆塗りなどをするとすっきりしないので この時点で白をマスキングしておきます。 2015.1

DD13塗装(3) 缶スプレーのグレーを塗装します。缶スプレーは東急ハンズのSprey艶消しスチールグレーを使いました。 塗りきれないところはスプレーを皿に吹きかけてそれを筆塗りします。 2015.1

DD13塗装(4) 塗装後下回りの動力側の部品を組み立てました。 走行テストを実施します。 2015.1

DD13塗装(5) いい気になって缶スプレーを使って車体も塗装しようとしましたが、塗装むらが発生！ 缶スプレーをやめてコンプレッサーで塗装をやり直すことにします。 リムーバーは使わず、シンナープールに入れて塗装をはがします。 サンポールでブラッシングをして.... 2015.1

DD13塗装(6) エコーのフラット白色、マッハ模型のディーゼル機関車一般気動車キハ２０の朱色　２番 客車屋根電車・気動車床下　艶消し灰色　23番を使います。 2015.1

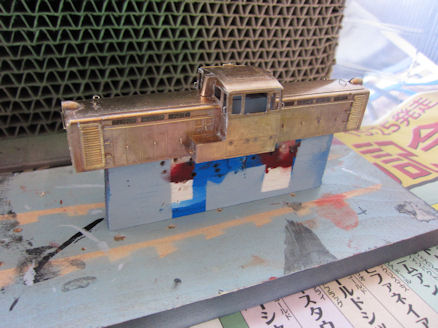

DD13塗装(7) サンポールでブラシかけ、水洗いをして酸を落とし、ピカピカにします。 塗装台を即席で作って、その上に車体を乗せます。 2015.1

DD13塗装(8) 白をエアーブラシで吹き付けます。缶スプレーとくらべ細かく塗装できます。 月とすっぽん！です。 2015.1

DD13塗装(9) 朱色をエアーブラシで吹き付け。 2015.1

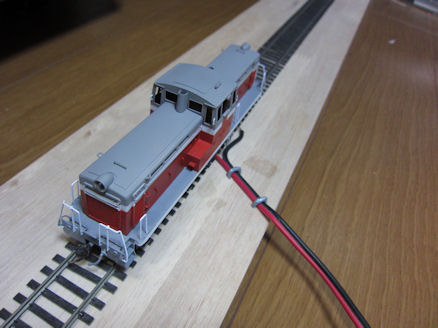

DD13 TEST走行 塗り残しを筆塗りをしたあと、車体と下回りを固定します。 TEST走行を行います、問題ないです。 2015.1

DD13塗装(10) 車内の内側の塗料を買いました。すでに購入済みもあり 買いすぎました。失敗！！ 2015.1

DD13塗装(11) 室内も淡いグリーンを塗りましたが、モーターもよく見えるので これも塗装しました。 2015.1

DD13 ナンバープレート エンドウ製の銀色のインレタを使いました。 便利なものがあるんですね 2015.1

DD13 完成 とりあえず完成ということで 2015.1
